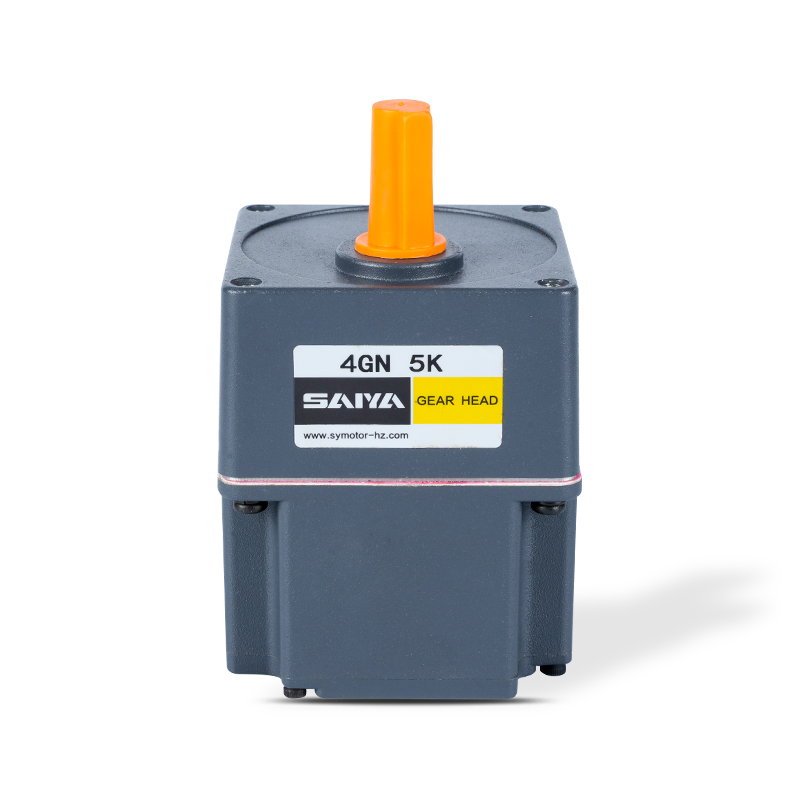

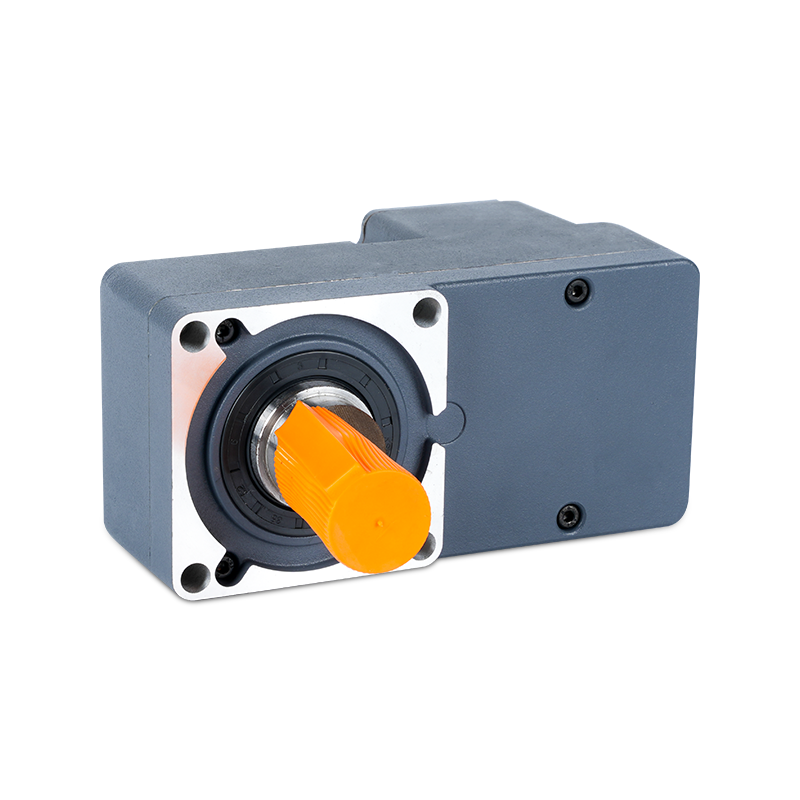

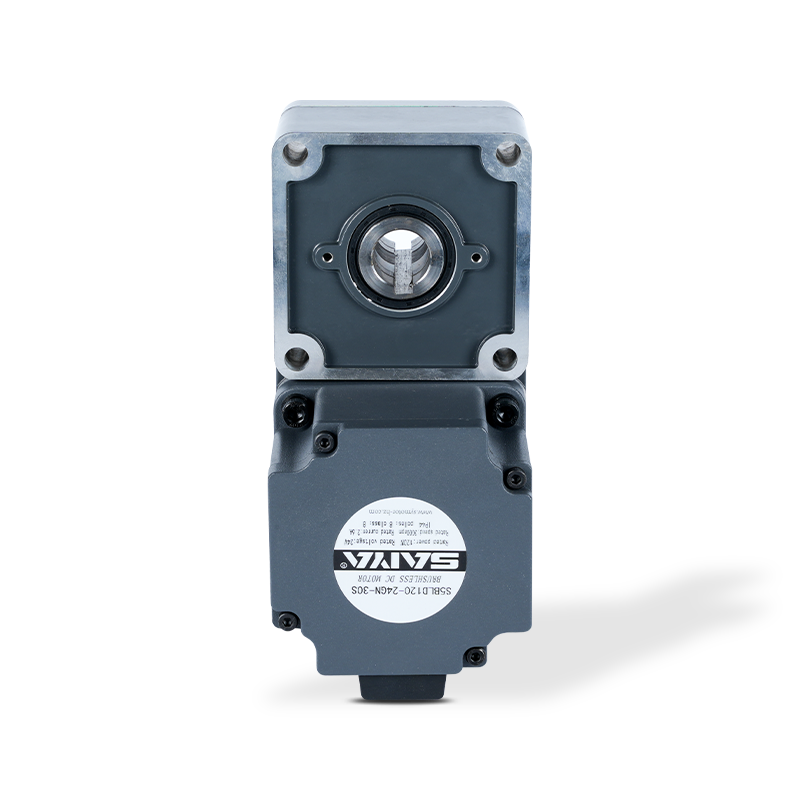

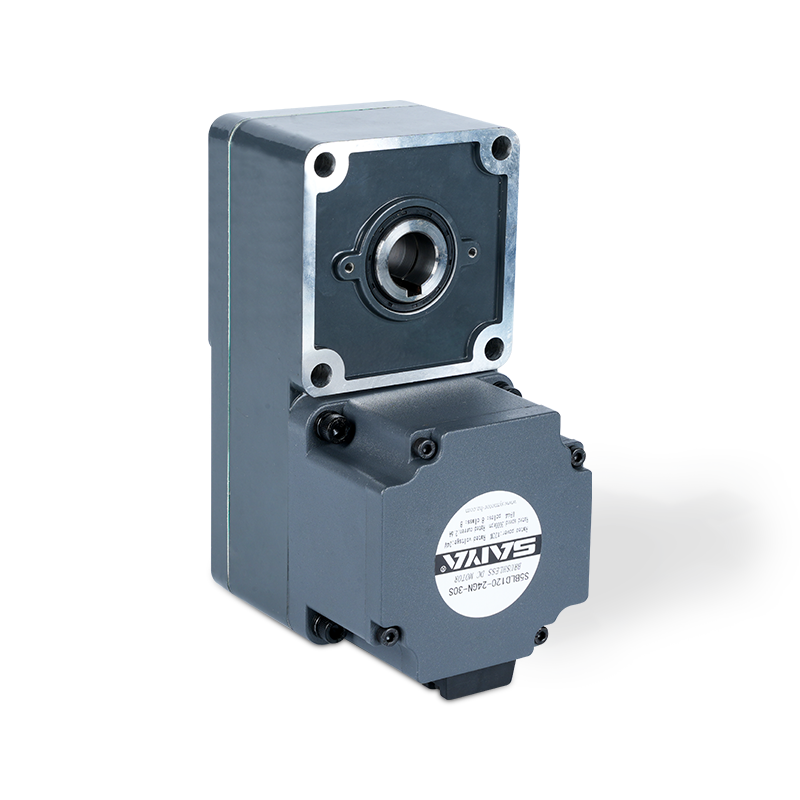

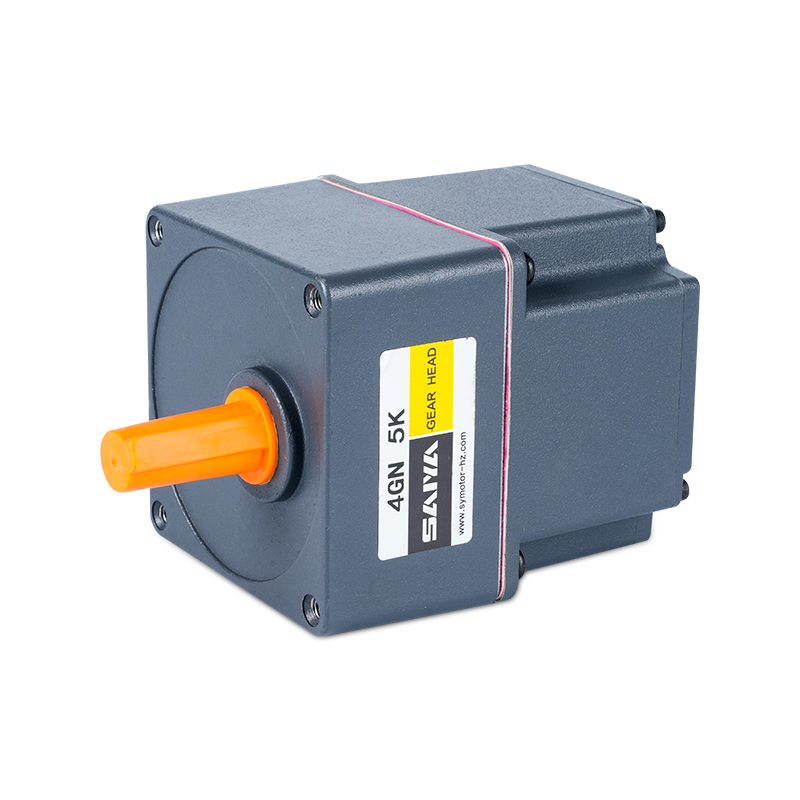

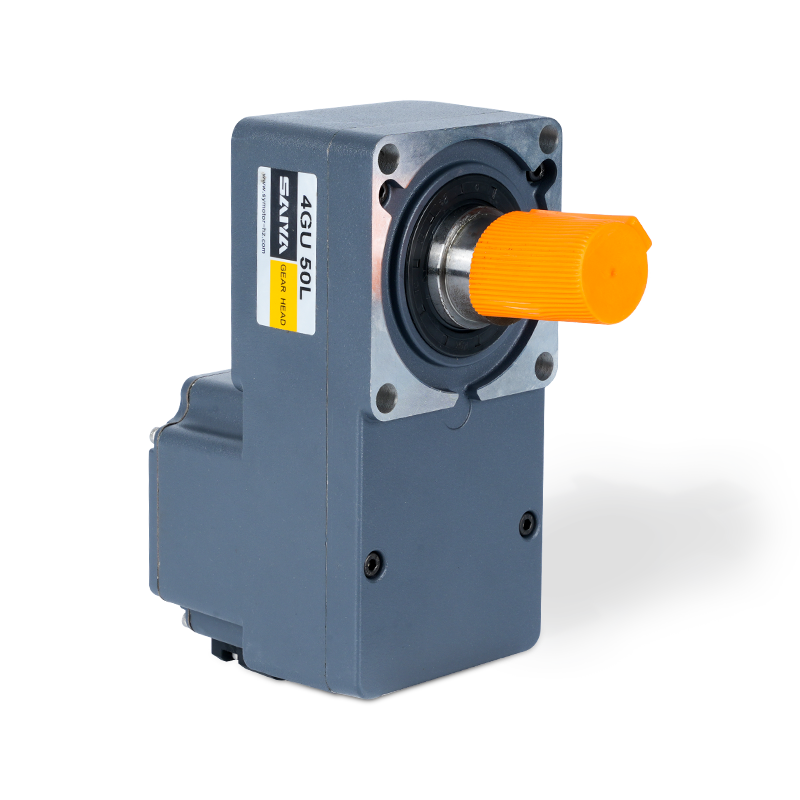

Motori zupčanika bez četkice s niskim naponom

48V motor zupčanika bez četkica

Veličina napona: 48V ， 60 mmx60mm-104mmx104mm

Ocijenjena snaga: 25-400W

Ocijenjena brzina: 3000rpm

Ocijenjena struja: 1.0-10.5a

Okretni moment: 0,2-1,27n.m

Nema prethodnog članka | SLJEDEĆI

+ Kontaktirajte nas + Preuzimanje kataloga Videozapis proizvoda

PRIJAVA PODRUČJE

Mi smo visokotehnološko poduzeće posvećeno proizvodnji i prodaji AC reduktora, malih reduktora, servo specifičnih planetarnih reduktora, istosmjernih motora bez četkica i bez četkica te drugih proizvoda.

Logistika sortiranje
Automatizirani roboti
lasersko rezanje
Vrata za kontrolu pristupa
Fotonaponska elektrana
Medicinski uređaji
Agv

Opis proizvoda

Motor zupčanika bez četkice 48V svestran je i učinkovit motor dizajniran za niz primjena. S dimenzijama u rasponu od 60 mm x 60 mm do 104 mm x 104 mm, ovaj se motor može uklopiti u različite veličine opreme. Pohvali se nazivni izlaz snage između 25W do 400 W, što ga čini prikladnim za lagane i teške zadatke. Motor djeluje s konzistentnom nazivom brzine od 3000 o / min, osiguravajući glatke i pouzdane performanse. Sadrži nazivnu struju od 1,0 do 10,5A, što ukazuje na njegovu učinkovitost i mogućnosti uštede energije.

Jedna od ključnih specifikacija ovog motora je njegov okretni moment, ocijenjen na 0,2-1,27 N.M, što pruža odgovarajuću silu za vožnju mehaničkih sustava. Dizajn bez četkice povećava izdržljivost i smanjuje potrebe za održavanjem, jer nema četkica koje se s vremenom troše. To također doprinosi mirnijem radu i većoj učinkovitosti u usporedbi s četkanim motorima.

24V motor za prijenos bez četkice idealan je za upotrebu u automatizacijskim sustavima, robotikama, električnim vozilima i drugim industrijskim aplikacijama u kojima su neophodni precizna kontrola i dugoročna pouzdanost. Njegova kompaktna veličina, u kombinaciji s robusnim karakteristikama performansi, čini ga preferiranim izborom za inženjere i dizajnere koji traže visokokvalitetna motorna rješenja.

Parametri motora s niskim naponom

Model	Napon V	Struja bez opterećenja A	Brzina bez opterećenja Okretaja	Ocijenjena snaga W	Ocijenjena struja A	Ocijenjena brzina Okretaja	Ocijenjeni moment N.m	Zaštita ocjena IP
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Tip

Motor niskog napona

Tip	Model
	Osovina	Okrugla osovina
Olovna žica	S2bd25-48gn	S2BL25-48A
	S4bd60-48gn	S4BL60-48A
	S5BLD120-48GU	S5BL120-48A
	S6BLD400-48GU	S6BLD400-48A

Paralelni zupčanik osovine (prodaje se odvojeno)

Tip glave	Model zupčanika	Omjer prijenosa

Dug život ● niska buka	2gn □ k 4gn □ k 5gu □ KB 6gu □ KB	3、3.6、5、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2Gn10XK/4GN10XK/5GU10XK/6GU10XK (decimalni stupanj prijenosa)

Unesite omjer zupčanika u okvir unutar naziva modela.

Tablica motora za zupčanike

Gearhead i Mid-Gearbox mogu se prodati odvojeno.

Unesite omjer zupčanika u okvir () unutar naziva modela.

Obojena pozadina □ Označava isti smjer rotiranja motora, dok je smjer rotiranja drugih nasuprot.

Brzina se izračunava dijeljenjem sinkrone brzine motora s omjerom prijenosa. Stvarna brzina je 2% ~ 20% manja od prikazane vrijednosti, ovisno o veličini opterećenja.

Da biste smanjili brzinu izvan prijenosa u tablici, pričvrstite decimalni prijenosnik (omjer zupčanika: 10) između zupčanika i motora. U tom je slučaju dopušteni okretni moment 3n · m.

60 serije za zakretni moment jedinica: naopako (n.m)/ belwowside (kgf.cm)

Omjer prijenosa	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Brzina izlazne osovine	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Zakretni moment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Jedinica zakretnog momenta za dopuštanje serije: naopako (n.m)/ belwowside (kgf.cm)

Omjer prijenosa	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Brzina izlazne osovine	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Zakretni moment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Jedinica zakretnog momenta za dopuštanje serije: naopako (n.m)/ belwowside (kgf.cm)

Omjer prijenosa	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Brzina izlazne osovine	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Zakretni moment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Jedinica zakretnog momenta za dopuštanje: Naviše (n.m)/ Bellowside (kgf.cm)

Omjer prijenosa	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Brzina izlazne osovine	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Zakretni moment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 dimenzija serije (jedinica MM)

Vijci za pričvršćivanje uključeni su u zupčanike.

Olovo ožičenje

Težina: motor: 0,5 kg / zupčanik: 0,48kg

Motorni model

Model zupčanika

Omjer prijenosa

Dimenzija

Z2bd25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

U okvir (□) unesite omjer zupčanika unutar naziva modela

Odjeljak osovine okrugle osovine

Izuzevanje težine i oblika motora osovine isti su kao i tipa osovine zupčanika.

Decimalni prijenosnik

Može se povezati s tipnim osovinama GN. 2Gn10XK / težina: 0,2 kg

Rupa za utikače odgovarajuće objašnjenje signala

Rupa	1	2	3	4
Signal	U	W	Hz	U
Rupa	5	6	7	8
Signal	V	GND	HW	Vcc

60 tlaka l Smanjenje tipa
