Motori zupčanika bez četkica visokog napona

220V-230V motor zupčanika bez četkica

Veličina napona: 220-230V ， 60 mmx60mm-104mx104mm

Ocijenjena snaga: 10-400W

Ocijenjena brzina: 3000rpm

Ocijenjena struja: 0,3-7,1A

Okretni moment: 0,036-1.5n.m

Nema prethodnog članka | SLJEDEĆI

+ Kontaktirajte nas + Preuzimanje kataloga Videozapis proizvoda

PRIJAVA PODRUČJE

Mi smo visokotehnološko poduzeće posvećeno proizvodnji i prodaji AC reduktora, malih reduktora, servo specifičnih planetarnih reduktora, istosmjernih motora bez četkica i bez četkica te drugih proizvoda.

Logistika sortiranje
Automatizirani roboti
lasersko rezanje
Vrata za kontrolu pristupa
Fotonaponska elektrana
Medicinski uređaji
Agv

Opis proizvoda

Motor zupčanika bez četkice od 220V-230Vac je robusno i učinkovito rješenje dizajnirano za različite aplikacije koje zahtijevaju preciznu i pouzdanu kontrolu pokreta. Ovaj motor djeluje u rasponu napona od 220V do 230V, što ga čini prikladnim za standardna napajanja. Njegove kompaktne dimenzije, u rasponu od 60 mm x 60 mm do 104 mm x 104 mm, omogućuju jednostavnu integraciju u okruženja ograničena na svemir.

S nazivnim izlazom snage između 10 W i 400W, ovaj motor pruža svestrane mogućnosti performansi. Projektiran je za postizanje nazivne brzine od 3000 o / min, osiguravajući brzi i dosljedan rad. Struja motora kreće se od 0,3A do 7,1A, što ukazuje na njegovu učinkovitu potrošnju energije u odnosu na njegov izlaz.

Izlaz zakretnog momenta ovog motora zupčanika bez četkice varira od 0,036N.M do 1,5N.M., što zadovoljava različite zahtjeve zakretnog momenta kroz različite primjene. Ovaj raspon okretnog momenta čini ga idealnim za zadatke koji trebaju i nježne i snažnije pokrete.

220V-230Vac Motor bez četkica kombinira visoku učinkovitost, kompaktnu veličinu i pouzdane performanse, što ga čini izvrsnim izborom za industrijsku automatizaciju, robotiku i druga polja koja se precizno voze. Njegova sposobnost pružanja dosljednog okretnog momenta i brzine uz održavanje male potrošnje energije osigurava optimalnu funkcionalnost i energetsku učinkovitost.

Parametri motora visokog napona

Model	Napon V	Frekvencija Hz	Ocijenjena snaga W	Ocijenjena struja A	Ocijenjena brzina Okretaja	Ocijenjeni moment N.m	Zaštita ocjena IP
S4BL25-220gn	220-230	50/60	25	0.40	2500	0.10	44
S4BL25-220gn	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S4bd60-220gn	220-230	50/60	60	0.65	2500	0.23	44
S4bd60-220gn	100-120	50/60	60	1.30	2500	0.23	44
S4BL25-220gn	220-230	50/60	25	0.40	2500	0.10	44
S4BL25-220gn	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S4bd60-220gn	220-230	50/60	60	0.65	2500	0.23	44
S4bd60-220gn	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220gn	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220gn	100-120	50/60	40	1.00	2500	0.15	44
S5BD60-220gn	220-230	50/60	60	0.70	2500	0.23	44
S5BD60-220gn	100-120	50/60	60	1.40	2500	0.23	44
S5BD90-220gn	220-230	50/60	90	0.96	2500	0.34	44
S5BD90-220gn	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220gn	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220gn	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Motorni napon, snaga i brzina prilagodit će se njegovom zahtjevu pod dopuštenim okolnostima usvojene dimenzije.

Tip

Motor visokog napona

Tip	Model
Tip	Osovina	Okrugla osovina
Olovna žica	S2BL10-220gn	S2BL10-220A
	S2BLD15-220gn	S2BLD15-220A
	S2BL25-220gn	S2BL25-220A
	S4BL25-220gn	S4BL25-220A
	S4BLD40-220gn	S4BLD40-220A
	S4bd60-220gn	S4BL60-220A
	S5BLD40-220GU	S5BL40-220A
	S5BLD60-220GU	S5BL60-220A
	S5BLD60-220GU	S5BL90-220A
	S5BLD120-220GU	S5BL120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Paralelni zupčanik osovine (prodaje se odvojeno)

Tip glave	Model zupčanika	Omjer prijenosa

Dug život ● niska buka	2gn □ k 4gn □ k 5gu □ KB 6gu □ KB	3、3.6、5、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2Gn10XK/4GN10XK/5GU10XK/6GU10XK (decimalni stupanj prijenosa)

Unesite omjer zupčanika u okvir unutar naziva modela.

Tablica motora za zupčanike

Gearhead i Mid-Gearbox mogu se prodati odvojeno.

Unesite omjer zupčanika u okvir () unutar naziva modela.

Obojena pozadina □ Označava isti smjer rotiranja motora, dok je smjer rotiranja drugih nasuprot.

Brzina se izračunava dijeljenjem sinkrone brzine motora s omjerom prijenosa. Stvarna brzina je 2% ~ 20% manja od prikazane vrijednosti, ovisno o veličini opterećenja.

Da biste smanjili brzinu izvan prijenosa u tablici, pričvrstite decimalni prijenosnik (omjer zupčanika: 10) između zupčanika i motora. U tom je slučaju dopušteni okretni moment 3n · m.

60 serije za zakretni moment jedinica: naopako (n.m)/ belwowside (kgf.cm)

Omjer prijenosa	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Brzina izlazne osovine	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Zakretni moment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Jedinica zakretnog momenta za dopuštanje serije: naopako (n.m)/ belwowside (kgf.cm)

Omjer prijenosa	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Brzina izlazne osovine	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Zakretni moment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Jedinica zakretnog momenta za dopuštanje serije: naopako (n.m)/ belwowside (kgf.cm)

Omjer prijenosa	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Brzina izlazne osovine	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Zakretni moment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Jedinica zakretnog momenta za dopuštanje: Naviše (n.m)/ Bellowside (kgf.cm)

Omjer prijenosa	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Brzina izlazne osovine	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Zakretni moment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

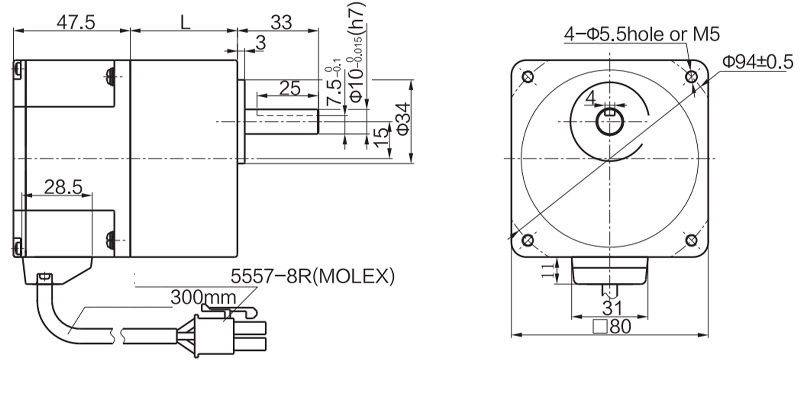

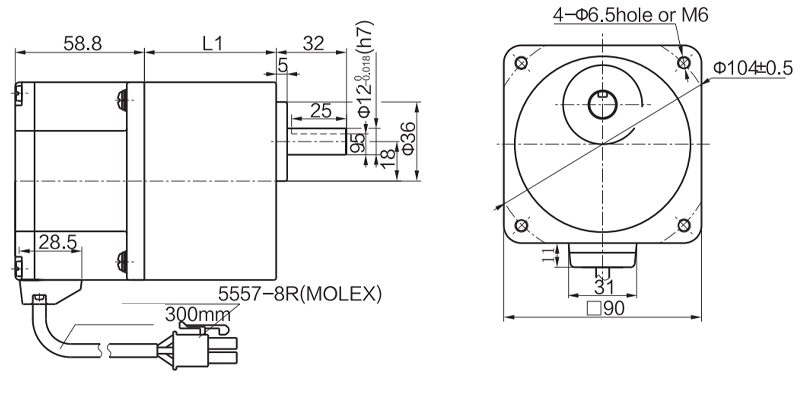

60 dimenzija serije (jedinica MM)

Vijci za pričvršćivanje uključeni su u zupčanike.

Olovo ožičenje

Težina: motor: 0,5 kg / zupčanik: 0,48kg

Motorni model

Model zupčanika

Omjer prijenosa

Dimenzija

Z2bd25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

U okvir (□) unesite omjer zupčanika unutar naziva modela

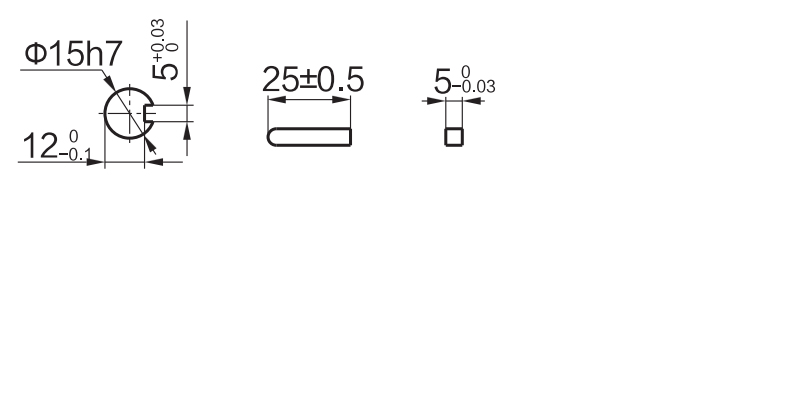

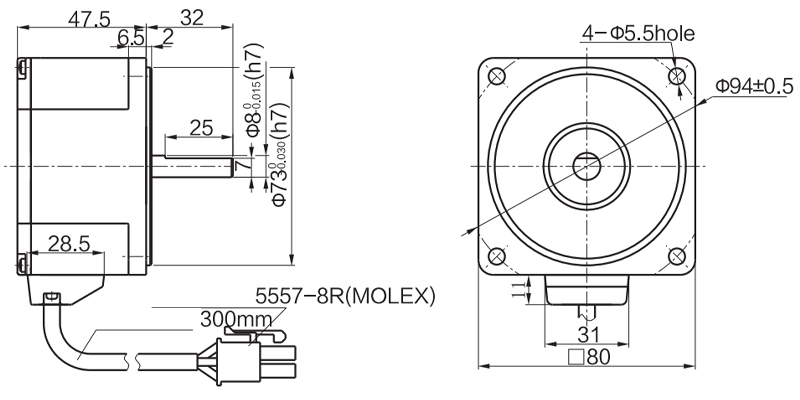

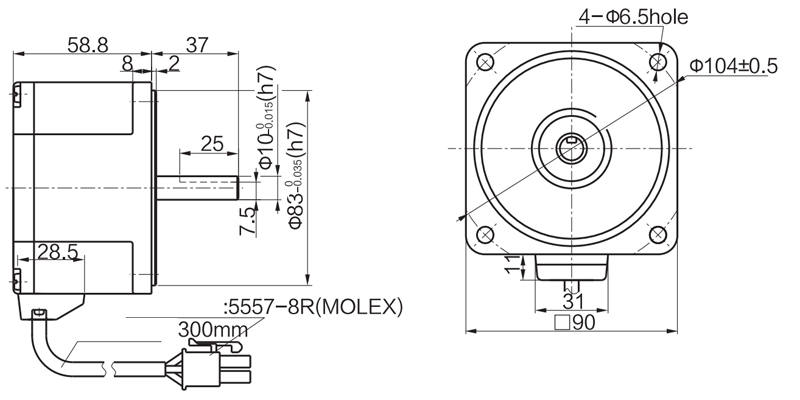

Odjeljak osovine okrugle osovine

Izuzevanje težine i oblika motora osovine isti su kao i tipa osovine zupčanika.

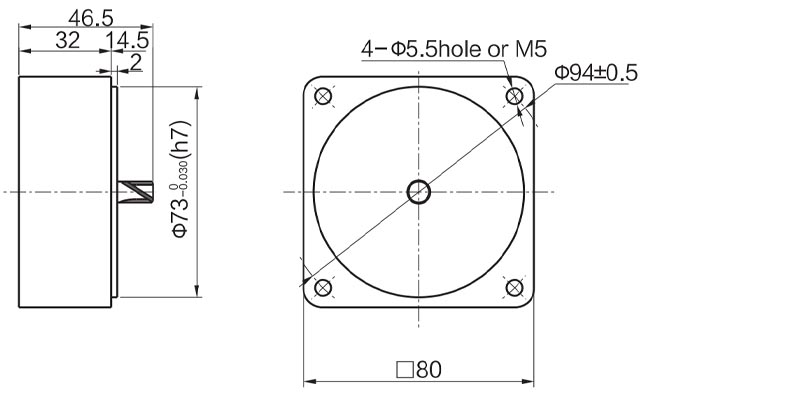

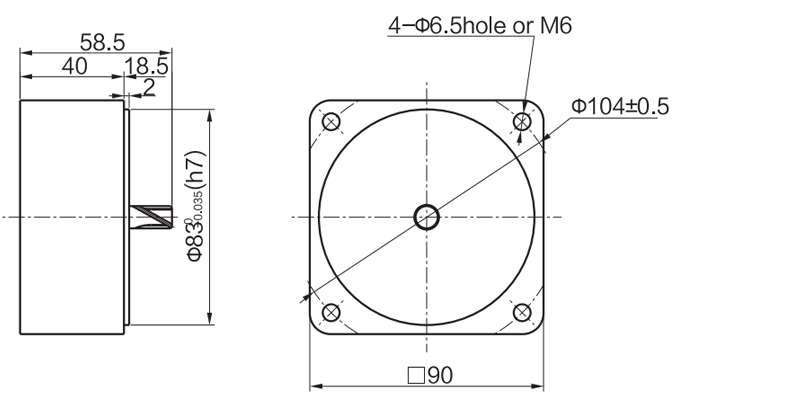

Decimalni prijenosnik

Može se povezati s tipnim osovinama GN. 2Gn10XK / težina: 0,2 kg

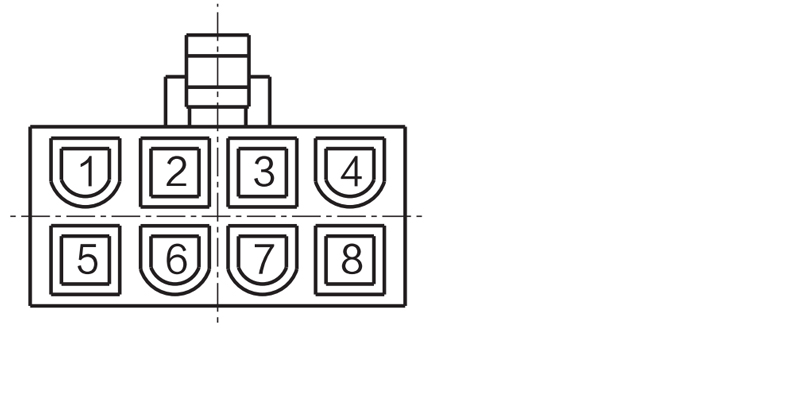

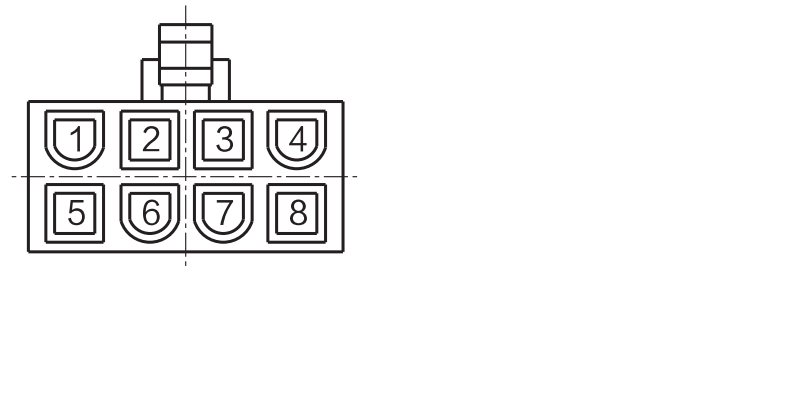

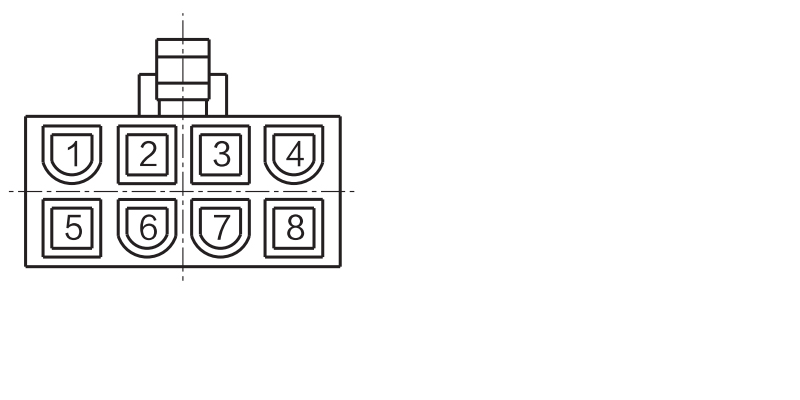

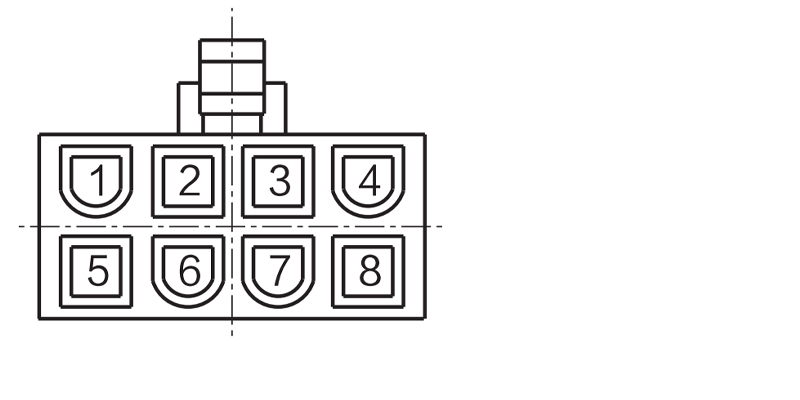

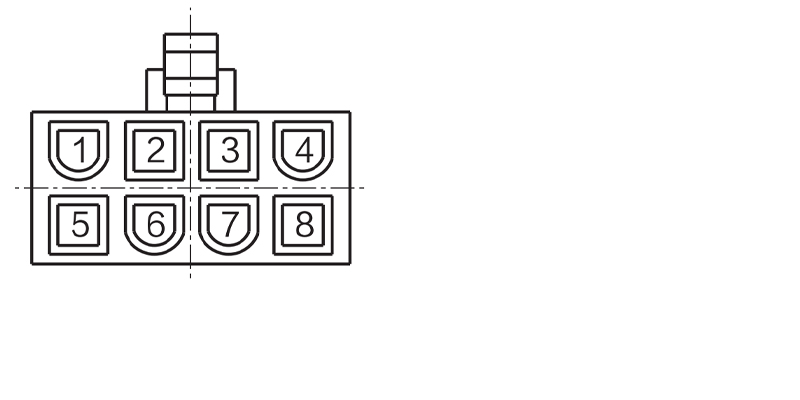

Rupa za utikače odgovarajuće objašnjenje signala

Rupa	1	2	3	4
Signal	U	W	Hz	U
Rupa	5	6	7	8
Signal	V	GND	HW	Vcc

60 tlaka l Smanjenje tipa
