Motori zupčanika bez četkice s niskim naponom

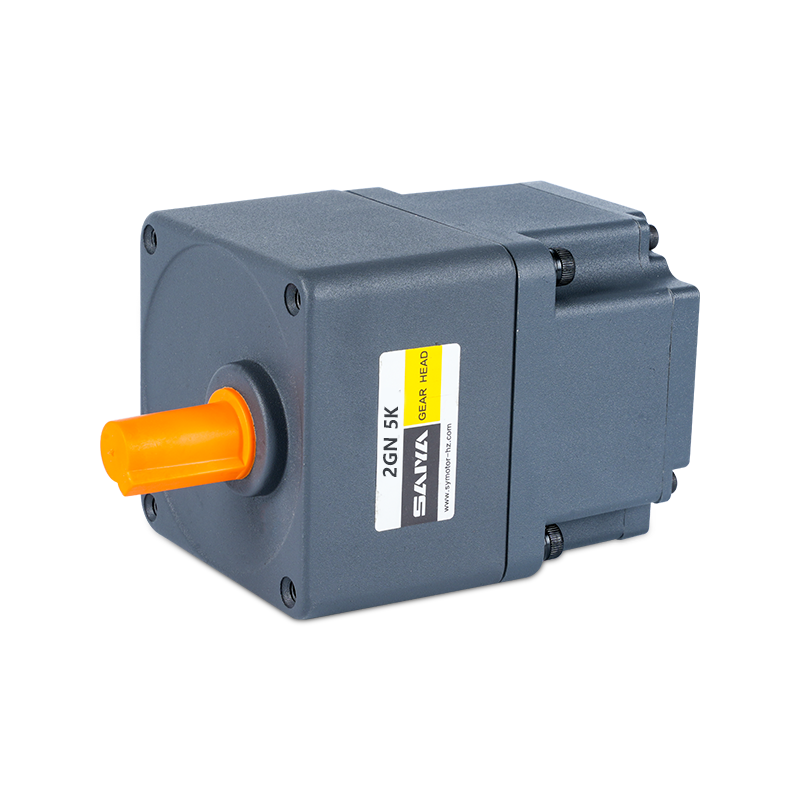

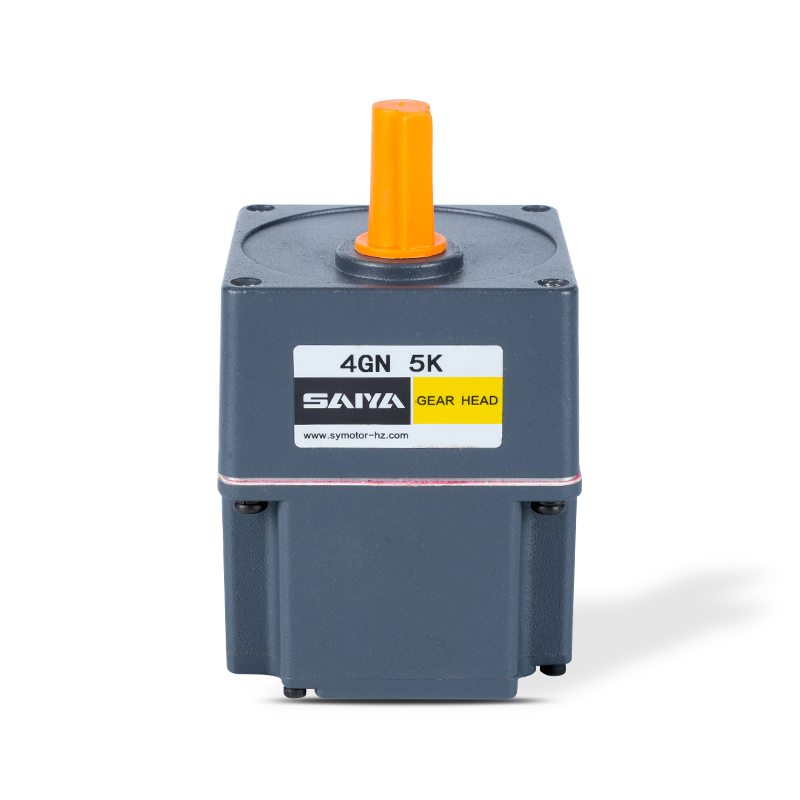

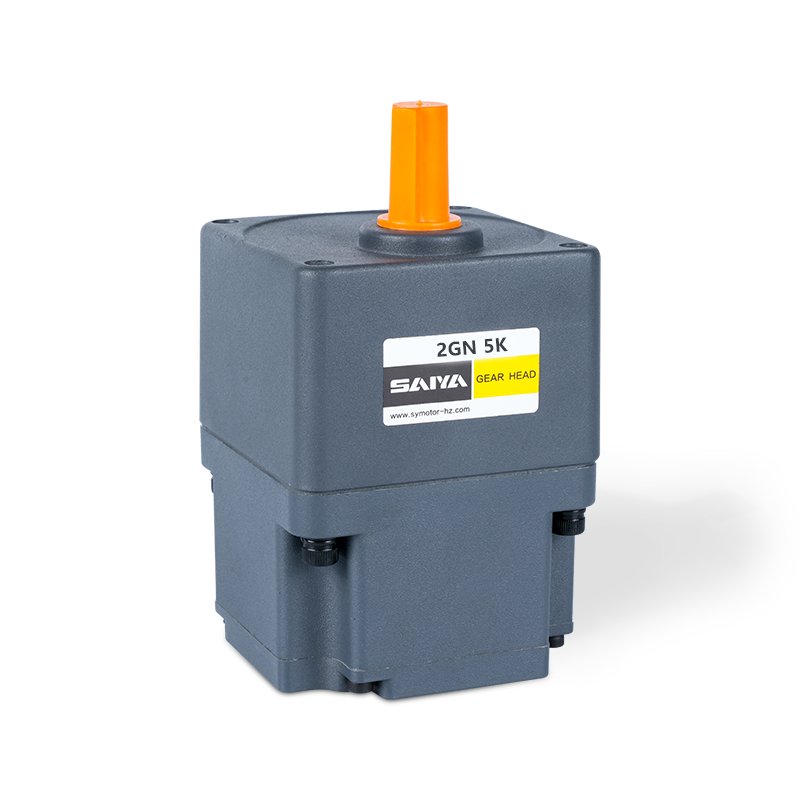

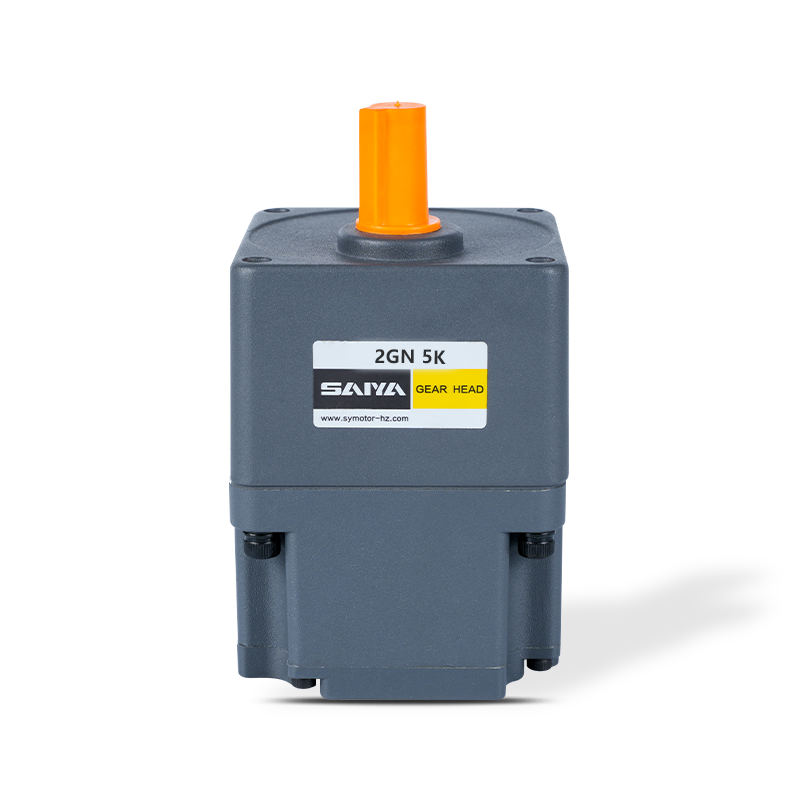

24V motor zupčanika bez četkica

Veličina napona: 24V, 60 mmx60mm -104mx104 mm

Ocijenjena snaga: 25-400W

Ocijenjena brzina: 3000rpm

Ocijenjena struja: 1.0-2.0a

Zakretni moment: 0,08n.m

  • 24V motor zupčanika bez četkica
  • 24V motor zupčanika bez četkica
  • 24V motor zupčanika bez četkica
PRETHODNO   |   Nema sljedećeg članka

+ Kontaktirajte nas + Preuzimanje kataloga Videozapis proizvoda
PRIJAVA PODRUČJE
Mi smo visokotehnološko poduzeće posvećeno proizvodnji i prodaji AC reduktora, malih reduktora, servo specifičnih planetarnih reduktora, istosmjernih motora bez četkica i bez četkica te drugih proizvoda.

  • Logistika sortiranje

  • Automatizirani roboti

  • lasersko rezanje

  • Vrata za kontrolu pristupa

  • Fotonaponska elektrana

  • Medicinski uređaji

  • Agv

Opis proizvoda

Motor zupčanika bez četkica svestran je i učinkovit motor dizajniran za niz primjena. S dimenzijama u rasponu od 60 mm x 60 mm do 104 mm x 104 mm, ovaj se motor može uklopiti u različite veličine opreme. Pohvali se nazivni izlaz snage između 25W do 400 W, što ga čini prikladnim za lagane i teške zadatke. Motor djeluje s konzistentnom nazivom brzine od 3000 o / min, osiguravajući glatke i pouzdane performanse. Sadrži nazivnu struju od 1,0 do 2,0A, što ukazuje na njegovu učinkovitost i mogućnosti uštede energije.

Jedna od ključnih specifikacija ovog motora je njegov okretni moment, ocijenjen na 0,08 n.m, što pruža odgovarajuću silu za vožnju mehaničkih sustava. Dizajn bez četkice povećava izdržljivost i smanjuje potrebe za održavanjem, jer nema četkica koje se s vremenom troše. To također doprinosi mirnijem radu i većoj učinkovitosti u usporedbi s četkanim motorima.

24V motor za prijenos bez četkice idealan je za upotrebu u automatizacijskim sustavima, robotikama, električnim vozilima i drugim industrijskim aplikacijama u kojima su neophodni precizna kontrola i dugoročna pouzdanost. Njegova kompaktna veličina, u kombinaciji s robusnim karakteristikama performansi, čini ga preferiranim izborom za inženjere i dizajnere koji traže visokokvalitetna motorna rješenja.

Parametri motora s niskim naponom

Model Napon
V 		Struja bez opterećenja
A 		Brzina bez opterećenja
Okretaja 		Ocijenjena snaga
W 		Ocijenjena struja
A 		Ocijenjena brzina
Okretaja 		Ocijenjeni moment
N.m 		Zaštita ocjena
IP
S2BL25-24 □ 24 0.60 3900 25 2.0 3000 0.08 20
S2BLD25-36 □ 36 0.45 3600 25 1.5 3000 0.08 20
S2BLD25-48 □ 48 0.30 3400 25 1.0 3000 0.08 20

Tip

Motor niskog napona

Tip Model
Osovina Okrugla osovina
Olovna žica S2BLD25-24gn S2BL25-24A
S2BLD25-36gn S2BL25-36A
S2bd25-48gn S2BL25-48A

Paralelni zupčanik osovine (prodaje se odvojeno)

Tip glave Model zupčanika Omjer prijenosa
Dug život ● niska buka 2gn □ k 3、3.6、5、7.5、9 、
12.5、15、18、25、30 、
36、50、60、75、90 、
100、120、150、180、200
2Gn10XK (decimalni stupanj prijenosa)

Unesite omjer zupčanika u okvir unutar naziva modela.

Tablica motora za zupčanike

Gearhead i Mid-Gearbox mogu se prodati odvojeno.

Unesite omjer zupčanika u okvir () unutar naziva modela.

Obojena pozadina □ Označava isti smjer rotiranja motora, dok je smjer rotiranja drugih nasuprot.

Brzina se izračunava dijeljenjem sinkrone brzine motora s omjerom prijenosa. Stvarna brzina je 2% ~ 20% manja od prikazane vrijednosti, ovisno o veličini opterećenja.

Da biste smanjili brzinu izvan prijenosa u tablici, pričvrstite decimalni prijenosnik (omjer zupčanika: 10) između zupčanika i motora. U tom je slučaju dopušteni okretni moment 3n · m.

Jedinica zakretnog momenta za doplatu: naopako (n.m)/ belwide (kgf.cm)

Omjer prijenosa 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Brzina izlazne osovine 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Zakretni moment 0.19 0.23 0.32 0.38 0.48 0.58 0.81 0.97 1.16 1.44 1.73 2.07 2.52 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00

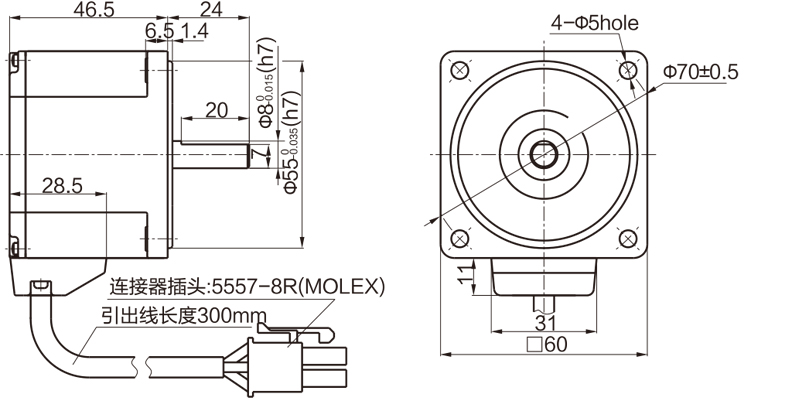

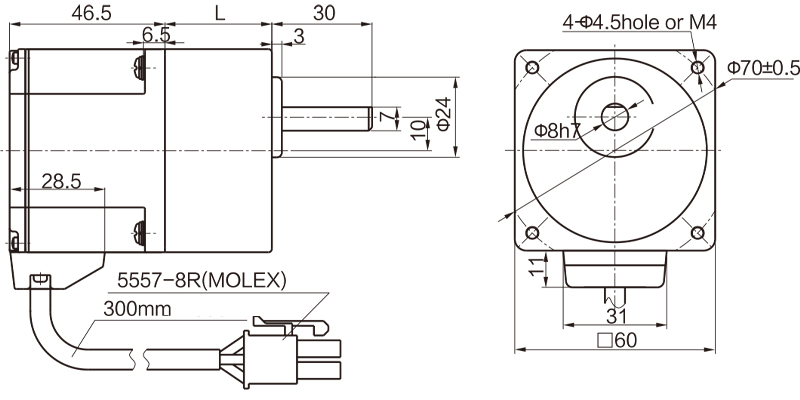

Dimenzije (jedinica MM)

Vijci za pričvršćivanje uključeni su u zupčanike.

Olovo ožičenje

Težina: motor: 0,5 kg / zupčanik: 0,48kg

Motorni model Model zupčanika Omjer prijenosa Dimenzija
Z2bd25- □ GN 2gn □ k 3 ~ 18 32
25 ~ 200 41

U okvir (□) unesite omjer zupčanika unutar naziva modela

Odjeljak osovine okrugle osovine

Izuzevanje težine i oblika motora osovine isti su kao i tipa osovine zupčanika.

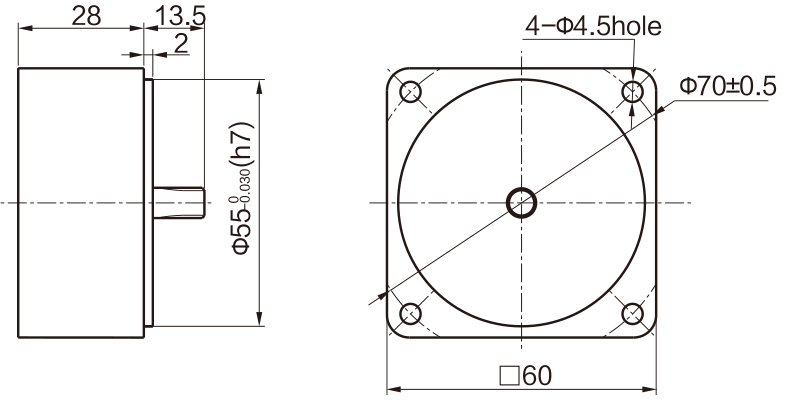

Decimalni prijenosnik

Može se povezati s tipnim osovinama GN. 2Gn10XK / težina: 0,2 kg

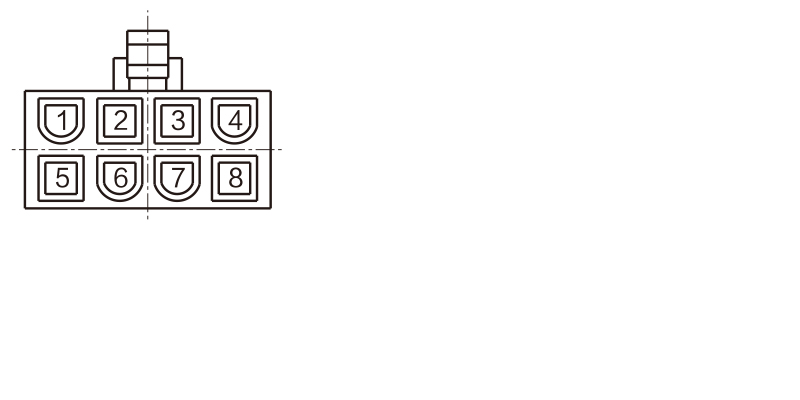

Rupa za utikače odgovarajuće objašnjenje signala

Rupa 1 2 3 4
Signal U W Hz U
Plug Hole 5 6 7 8
Signal V GND HW Vcc

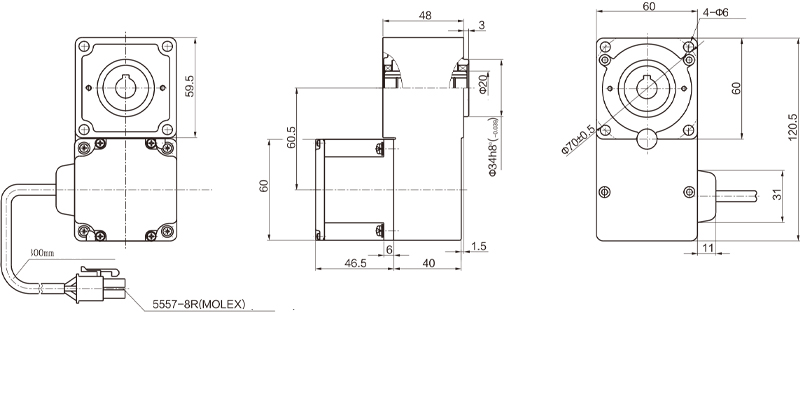

60 tlaka l Smanjenje tipa

Dimenzije (jedinica MM)

Vijci za pričvršćivanje uključeni su u zupčanike.

Olovo ožičenje

Težina: motor: 0,9kg / zupčanik: 0,48kg

Ključ · Keyway (ključ je uključen s zupčanikom)

Rupa za utikače odgovarajuće objašnjenje signala

Rupa 1 2 3 4
Signal U W Hz U
Rupa 5 6 7 8
Signal V GND HW Vcc
