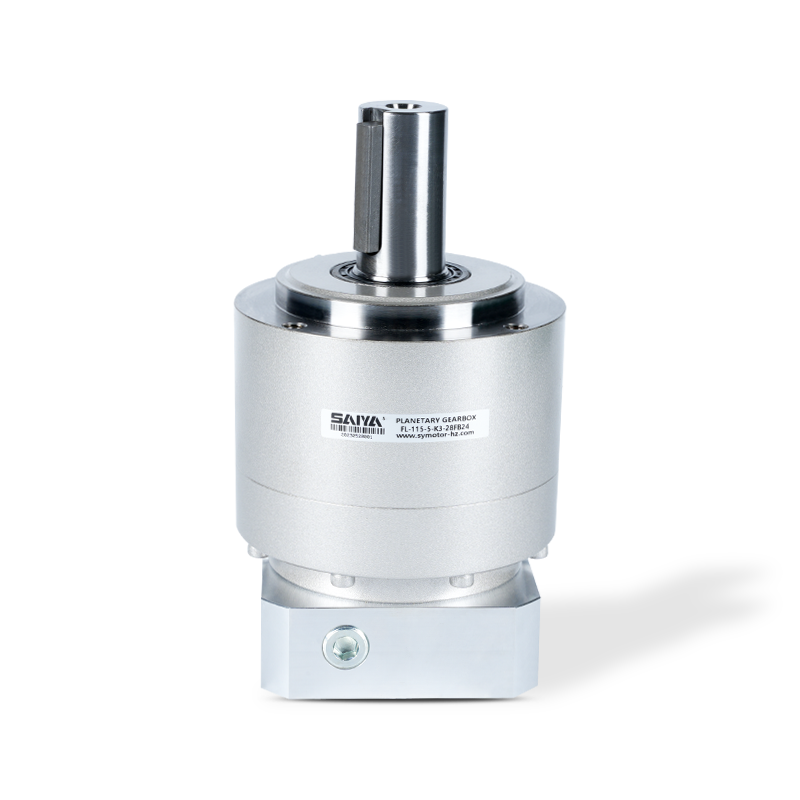

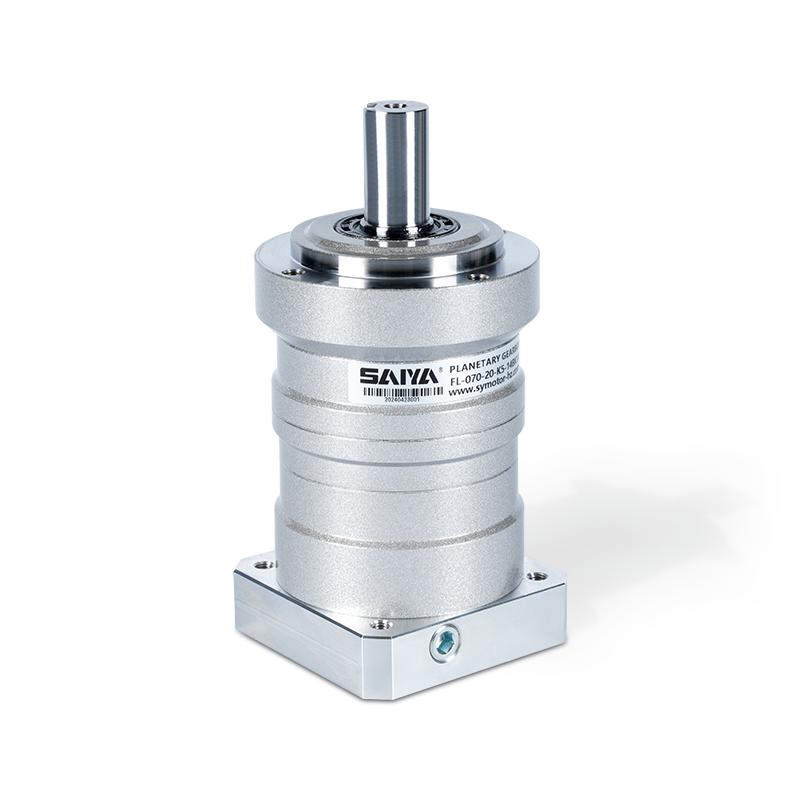

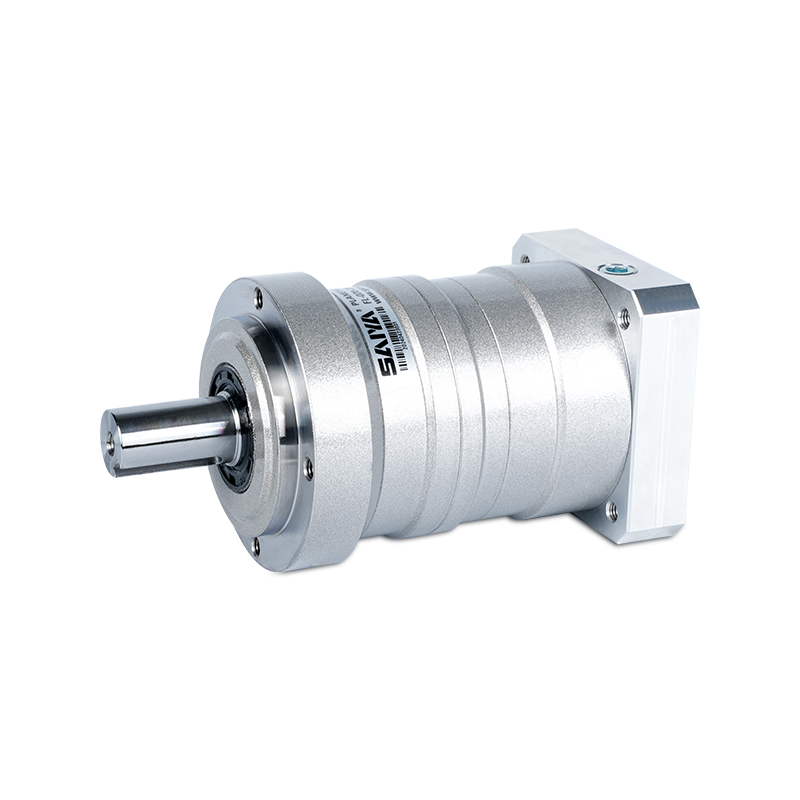

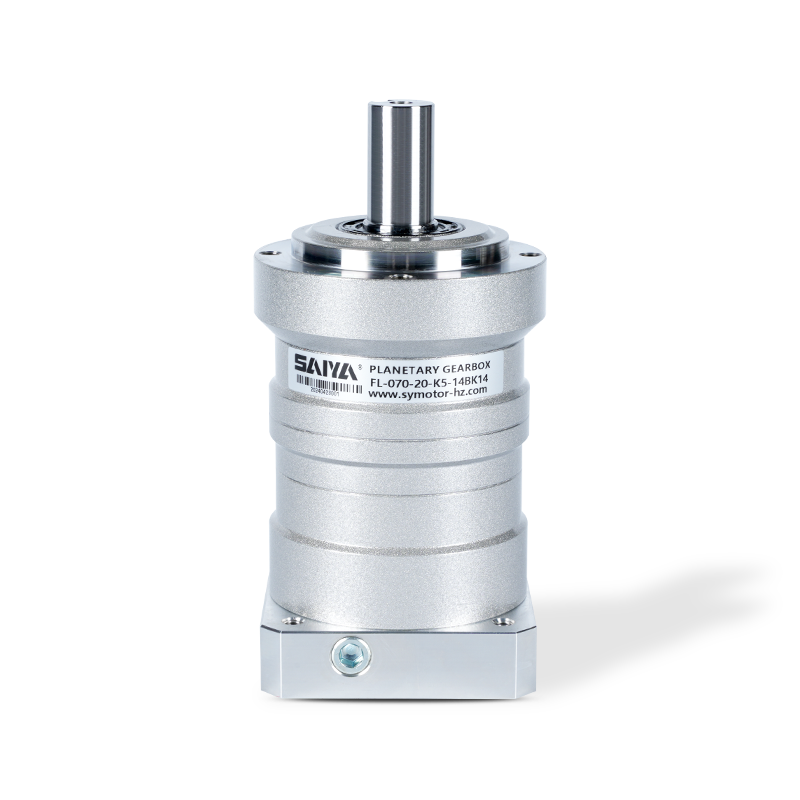

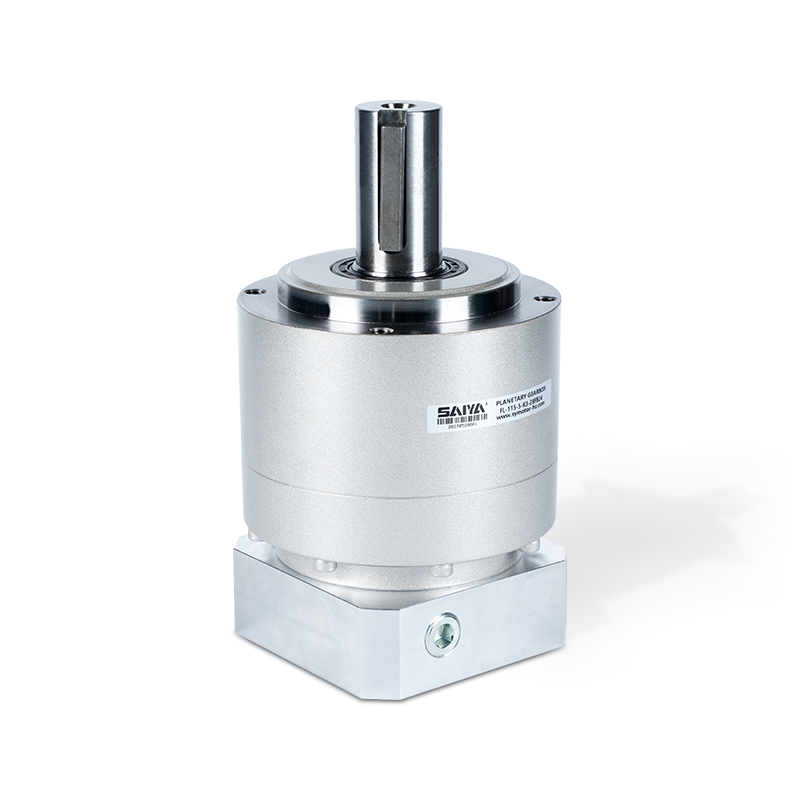

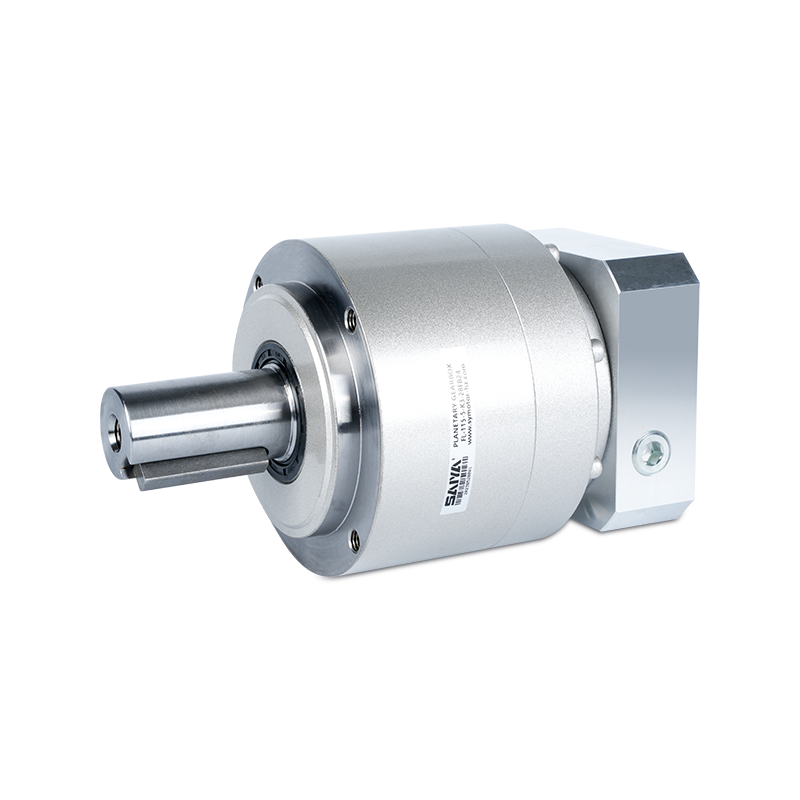

Spiralni planetarni mjenjač

FL serija 60 90 115 142 180 220 spiralni planetarni mjenjač

FL Helicy Gear Series/kružna prirubnica izlaz/raspon veličine: 60-220 mm

Razina: 1-2 razine

Unutarnji promjer ulaznih osovina: 14-19mma

Nema prethodnog članka | SLJEDEĆI

+ Kontaktirajte nas + Preuzimanje kataloga Videozapis proizvoda

PRIJAVA PODRUČJE

Mi smo visokotehnološko poduzeće posvećeno proizvodnji i prodaji AC reduktora, malih reduktora, servo specifičnih planetarnih reduktora, istosmjernih motora bez četkica i bez četkica te drugih proizvoda.

Logistika sortiranje
Automatizirani roboti
lasersko rezanje
Vrata za kontrolu pristupa
Fotonaponska elektrana
Medicinski uređaji
Agv

Opis proizvoda

FL serijski mjenjači nude svestrana rješenja za širok raspon industrijskih aplikacija, koji sadrže spiralni dizajn zupčanika, izlaz okrugle prirubnice i širok raspon veličina od 60 do 220 mm. Ti su mjenjači prikladni za zadatke koji zahtijevaju precizan i učinkovit prijenos napajanja u kompaktnom prostoru.

Značajna značajka serije FL je njegov raspon promjera ulaznih vratila od 14-19 mm, što može primiti različite konfiguracije motora i unose snage. Ova prilagodljivost osigurava kompatibilnost sa širokim rasponom vrsta motora, povećavajući svestranost mjenjača u različitim industrijskim okruženjima.

Izrađena od visokokvalitetnih materijala i precizne proizvodnje, serija FL je izdržljiva i djeluje glatko. Osim toga, njegov kompaktni dizajn omogućava jednostavnu instalaciju i integraciju u postojeće sustave, može se fleksibilno prilagoditi različitim zahtjevima zakretnog momenta i brzine. Bilo da se koriste u prenošenju sustava, miksera ili drugih strojeva, ovi mjenjači pružaju pouzdane performanse.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Okvir veličina	Pozornica	Omjer	Nominalnini izlaz moment	Maksimalan izlaz moment	Hitan slučaj Stop moment	Nominal ulazni ubrzati	Maksimalan ulazni ubrzati	Dopušten radijalan opterećenje	Dopušten aksijalni opterećenje
Okvir veličina	Pozornica	Omjer	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
050	1 Singl	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Dvostruko	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Okvir veličina	Pozornica	Omjer	Maksimalan radijalan opterećenje	Maksimalan aksijalni opterećenje	Težina	Trenutak od inercija (≤φ8)	Trenutak od inercija (≤φ14)
Okvir veličina	Pozornica	Omjer	[N]	[N]	[kg]	[ kgcm² ]	[kgcm²]
050	1 Singl	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Dvostruko	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Okvir veličina	Pozornica	Omjer	Nominalnini izlaz moment	Maksimalan izlaz moment	Hitan slučaj Stop moment	Nominal ulazni ubrzati	Maksimalan ulazni ubrzati	Dopušten radijalan opterećenje	Dopušten aksijalni opterećenje
			[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
070	1 Singl	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Dvostruko	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Okvir veličina	Pozornica	Omjer	Maksimalan radijalan opterećenje	Maksimalan aksijalni opterećenje	Težina	Trenutak od inercija (≤φ8)	Trenutak od inercija (≤φ14)	Trenutak od inercija (≤φ19)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 Singl	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Dvostruko	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Okvir veličina	Pozornica	Omjer	Nominalnini izlaz moment	Maksimalan izlaz moment	Hitan slučaj Stop moment	Nominal ulazni ubrzati	Maksimalan ulazni ubrzati	Dopušten radijalan opterećenje	Dopušten aksijalni opterećenje
Okvir veličina	Pozornica	Omjer	[Nm]	[Nm]	[Nm]	[ RPM]	[RPM]	[N]	[N]
090	1 Singl	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Dvostruko	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Okvir veličina	Pozornica	Omjer	Maksimalan radijalan opterećenje	Maksimalan aksijalni opterećenje	Težina	Trenutak od inercija (≤φ8)	Trenutak od inercija (≤φ14)	Trenutak od inercija (≤φ19)	Trenutak od inercija (≤φ28)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]	[ kgcm² ]
090	1 Singl	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Dvostruko	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Okvir veličina	Pozornica	Omjer	Nominalnini izlazni moment	Maksimalan izlaz moment	Hitan slučaj Stop moment	Nominal ulazni ubrzati	Maksimalan ulazni ubrzati	Dopušten radijalan opterećenje	Dopušten aksijalni opterećenje
Okvir veličina	Pozornica	Omjer	[Nm]	[Nm]	[Nm]	[ RPM]	[RPM]	[N]	[N]
120	1 Singl	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Dvostruko	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Okvir veličina	Pozornica	Omjer	Maksimalan radijalan opterećenje	Maksimalan aksijalni opterećenje	Težina	Trenutak od inercija (≤φ14)	Trenutak od inercija (≤φ19)	Trenutak od inercija (≤φ28)	Trenutak od inercija (≤φ38)
			[N]	[N]	[kg]	[KGCM²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 Singl	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Dvostruko	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Okvir veličina	Pozornica	Omjer	Nominalnini izlaz moment	Maksimalan izlaz moment	Hitan slučaj Stop moment	Nominal ulazni ubrzati	Maksimalan ulazni ubrzati	Dopušten radijalan opterećenje	Dopušten aksijalni opterećenje
Okvir veličina	Pozornica	Omjer	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
155	1 Singl	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Dvostruko	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Okvir veličina	Pozornica	Omjer	Maksimalan radijalan opterećenje	Maksimalan aksijalni opterećenje	Težina	Trenutak od inercija (≤φ19)	Trenutak od inercija (≤φ28)	Trenutak od inercija (≤φ38)	Trenutak od inercija (≤φ48)
			[N]	[N]	[kg]	[ kgcm² ]	[KGCM² ]	[KGCM²]	[kgcm² ]
155	1 Singl	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Dvostruko	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Okvir veličina	Pozornica	Omjer	Nominalnini izlaz moment	Maksimalan izlaz moment	Hitan slučaj Stop moment	Nominal ulazni ubrzati	Maksimalan ulazni ubrzati	Dopušten radijalan opterećenje	Dopušten aksijalni opterećenje
Okvir veličina	Pozornica	Omjer	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
205	1 Singl	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Dvostruko	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Okvir veličina	Pozornica	Omjer	Maksimalan radijalan opterećenje	Maksimalan aksijalni opterećenje	Težina	Trenutak od inercija (≤φ28)	Trenutak od inercija (≤φ38)	Trenutak od inercija (≤φ48)	Trenutak OFINERTIJA (≤φ65)
			[N]	[N]	[kg]	[KGCM²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 Singl	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Dvostruko	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Okvir veličina	Pozornica	Omjer	Nominalnini izlaz moment	Maksimalan izlaz moment	Hitan slučaj Stop moment	Nominal ulazni ubrzati	Maksimalan ulazni ubrzati	Dopušten radijalan opterećenje	Dopušten aksijalni opterećenje
Okvir veličina	Pozornica	Omjer	[Nm]	[Nm]	[Nm]	[RPM]	[RPM]	[N]	[N]
235	1 Singl	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Dvostruko	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Okvir veličina	Pozornica	Omjer	Maksimalan radijalan opterećenje	Maksimalan aksijalni opterećenje	Težina	Trenutak od inercija (≤φ38)	Trenutak od inercija (≤φ48)	Trenutak od inercija (≤φ65)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]
235	1 Singl	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Dvostruko	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

+ Razumjeti detaljne parametre proizvoda

Kontaktirajte nas

O nama

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Osnovano 2009. godine, s 15 godina iskustva u industriji, visokotehnološko je poduzeće specijalizirano za proizvodnju i prodaju mikro AC zupčastih motora, malih AC zupčastih motora, četkičnih DC zupčastih motora, BLDC bezčetkičnih DC zupčastih motora, preciznih planetarnih mjenjača i valjkastih motora... itd. Mi smo Kina Veleprodaja FL serija 60 90 115 142 180 220 spiralni planetarni mjenjač Dobavljači i OEM/ODM FL serija 60 90 115 142 180 220 spiralni planetarni mjenjač Proizvođači, Saiya motori i mjenjači se široko koriste u industrijskim robotima, inteligentnoj logistici, strojevima za nove energije, AGV robotima i drugim naprednim područjima. Osim toga, igraju ključnu ulogu u preradi hrane, pakiranju, tekstilu, elektronici, medicinskoj opremi i specijaliziranim strojevima, nudeći isplativa i diferencirana rješenja za različite industrije. Kako bismo poboljšali naše prednosti u diferencijaciji i isplativosti, imamo vlastitu trgovačku tvrtku, Hangzhou Saiya Transmission Equipment Co., LTD, smještenu u Hangzhouu, Zhejiang, koja se nalazi u blizini luka Šangaj i Ningbo, za obavljanje domaćeg i inozemnog poslovanja, u kombinaciji s izravnom prodajom i distribucijom, osigurava globalnu distribuciju i korisničku podršku, pružajući vrhunska ekonomična i pouzdana rješenja svim našim kupcima.

Korporativna kultura

Autentično Pouzdano
Kvaliteta se prirodno ističe.

Temeljne vrijednosti: Razvoj sebe i briga za druge.

Vizija:Postanite stručnjak za usluge u području inteligentnog prijenosa.

Naša misija:Pružiti visokokvalitetne usluge i stvoriti vrijednost za kupce.

Filozofija usluge:Težnja za materijalnom i duhovnom srećom za sve zaposlenike te doprinos napretku i razvoju ljudskog društva.

2009
Osnivanje
80+
Osoblje
5+
Proizvodna linija

Vijesti

Harmonični reduktor: sjajna zvijezda u polju preciznog prijenosa
08 Jun, 2025
O fazi preciznosti moderne industrije i tehnologije, harmonijski reduktor je poput sjajne zvijezde. Svojim jedinstvenim dizajnom i izvrsnim performansama postao je temeljno "srce" mnogih vrh...
ČITAJ VIŠE
Precizni prijenos jezgra: Sveobuhvatna analiza planetarnog mjenjača
01 Jun, 2025
U modernom industrijskoj automatizaciji i sustavima visokog preciznog prijenosa, planetarni mjenjač postao je ključna komponenta mnogih mehaničkih oprema zbog svoje kompaktne strukture, snažnog kap...
ČITAJ VIŠE
DC motori bez četkica: kombinacija visoke učinkovitosti i precizne kontrole
22 May, 2025
Razvoj moderne tehnologije inženjerstva i automatizacije, motori DC Gear bez četkica postali su jedna od ključnih tehnologija u mnogim poljima aplikacija. Bilo u industrijskoj automatizaciji, robot...
ČITAJ VIŠE

KONTAKTNI PODACI

TEL: 0086-0571-869513/86951543
Faks: 0086-571-86040769
E-pošta: [email protected] / [email protected] / [email protected]
Ured: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Adresa ureda: Soba 2201, zgrada Wanyin, grad Hangzhou, provincija Zhejiang
Tvornica: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Adresa tvornice: Br.35 zgrada, visokotehnološki industrijski park Zhongnan Yunhe Zhigu, grad Xinan, okrug Deqing, grad Huzhou, Zhejiang, Kina

BRZA POVEZNICA

PROIZVOD

Ako ste zainteresirani
U našim proizvodima,
Molimo Vas da nas kontaktirate

Autorska prava © Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Sva prava pridržana. Veleprodaja FL serija 60 90 115 142 180 220 spiralni planetarni mjenjač Proizvođači

Industrija aplikacija

Web izbornik

Pretraživanje proizvoda

Jezik

Udio

Izlaz izbornika

Spiralni planetarni mjenjač Dobavljači

FL serija 60 90 115 142 180 220 spiralni planetarni mjenjač

Opis proizvoda

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

Korporativna kultura

Autentično Pouzdano
Kvaliteta se prirodno ističe.

Ako ste zainteresirani
U našim proizvodima,
Molimo Vas da nas kontaktirate
