Spiralni planetarni mjenjač

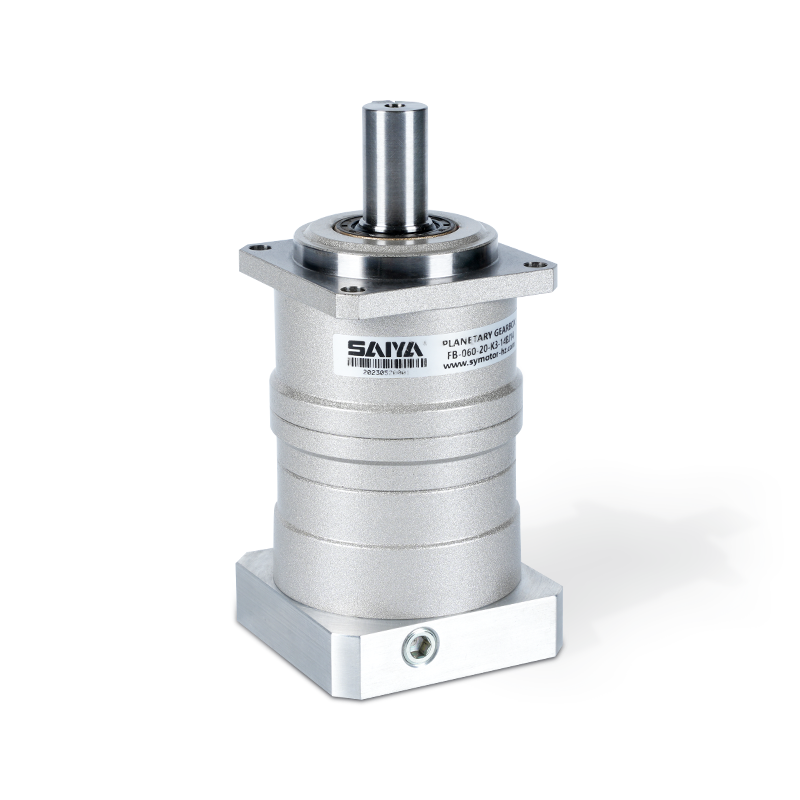

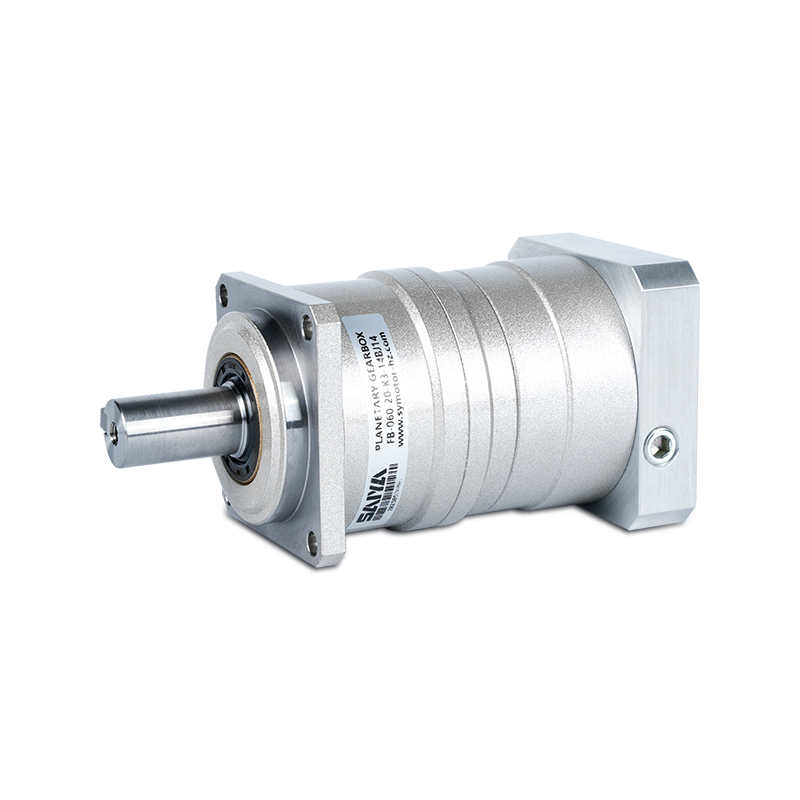

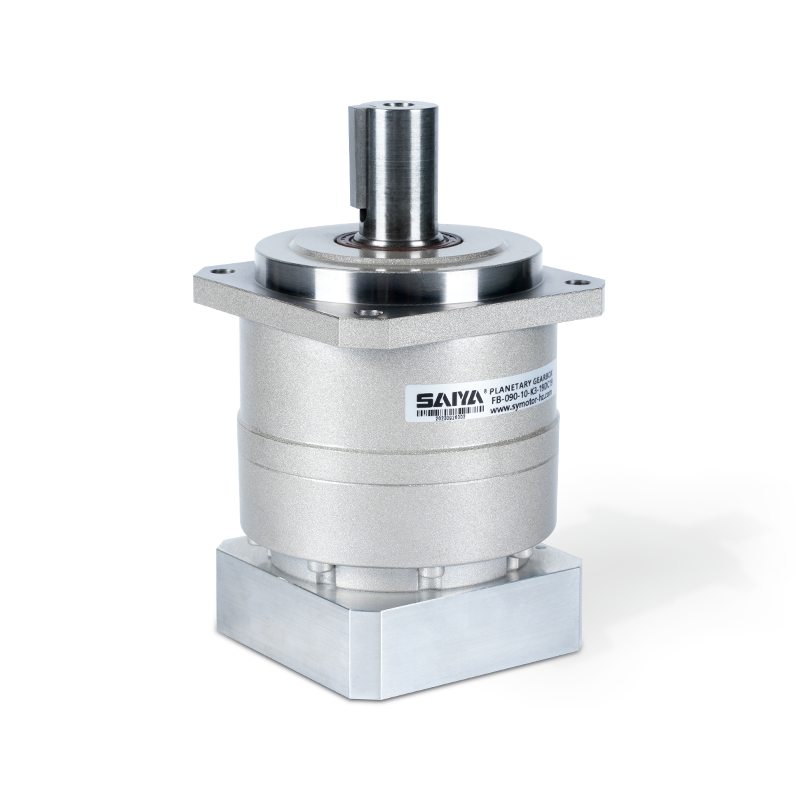

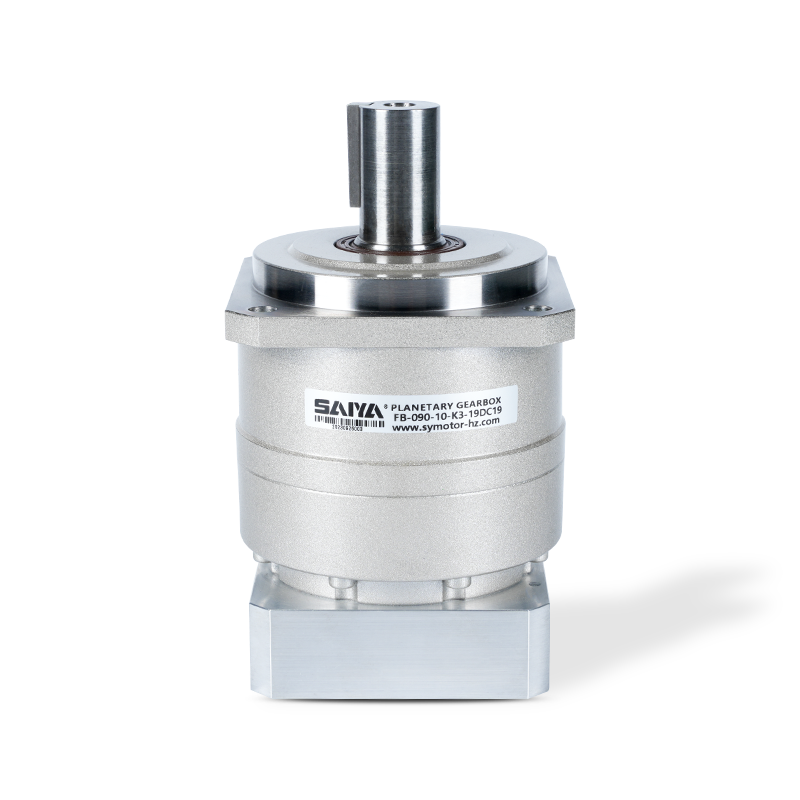

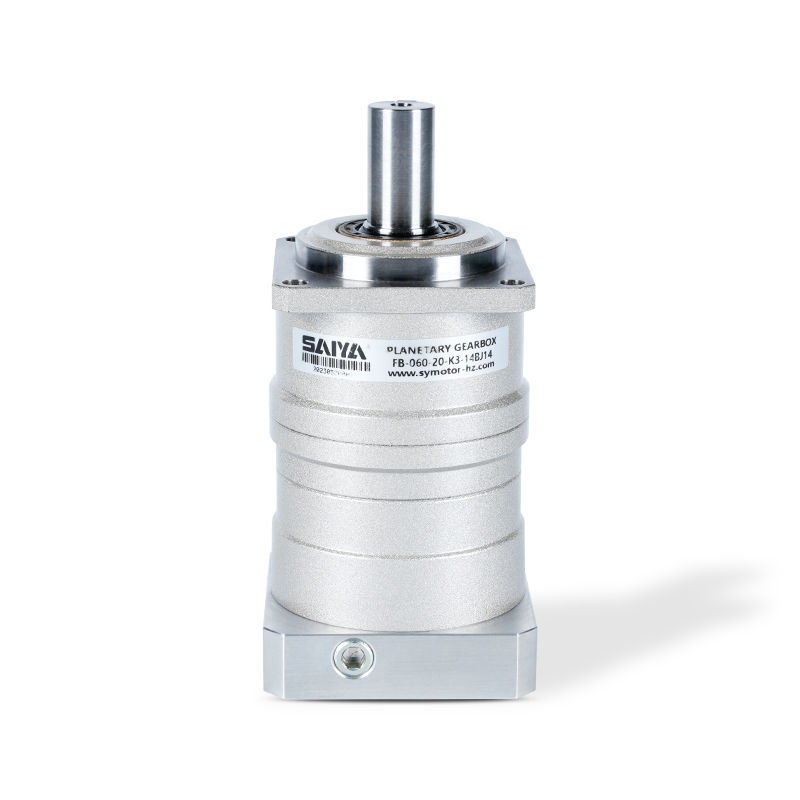

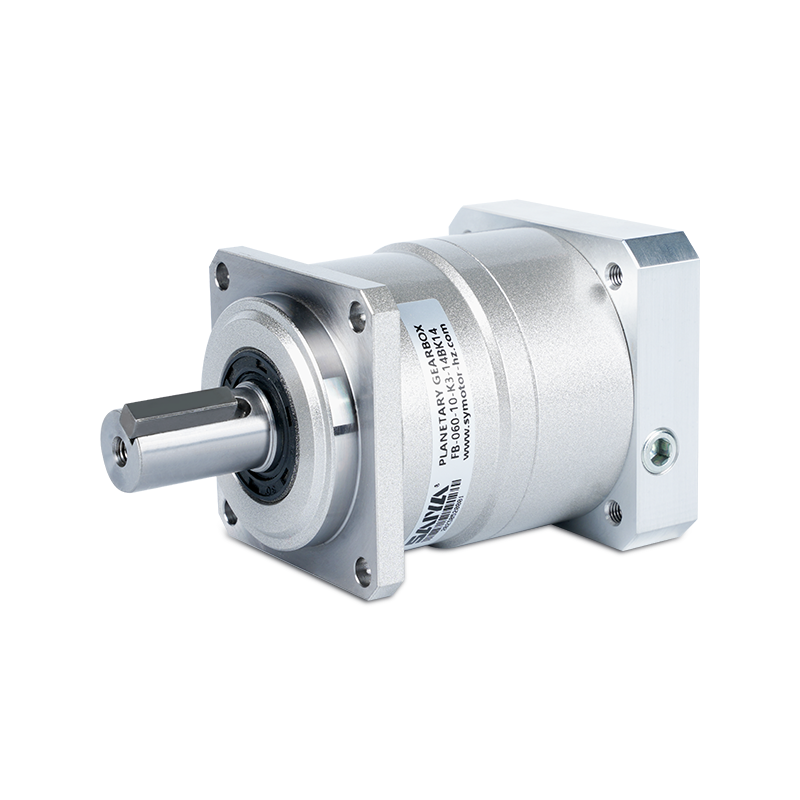

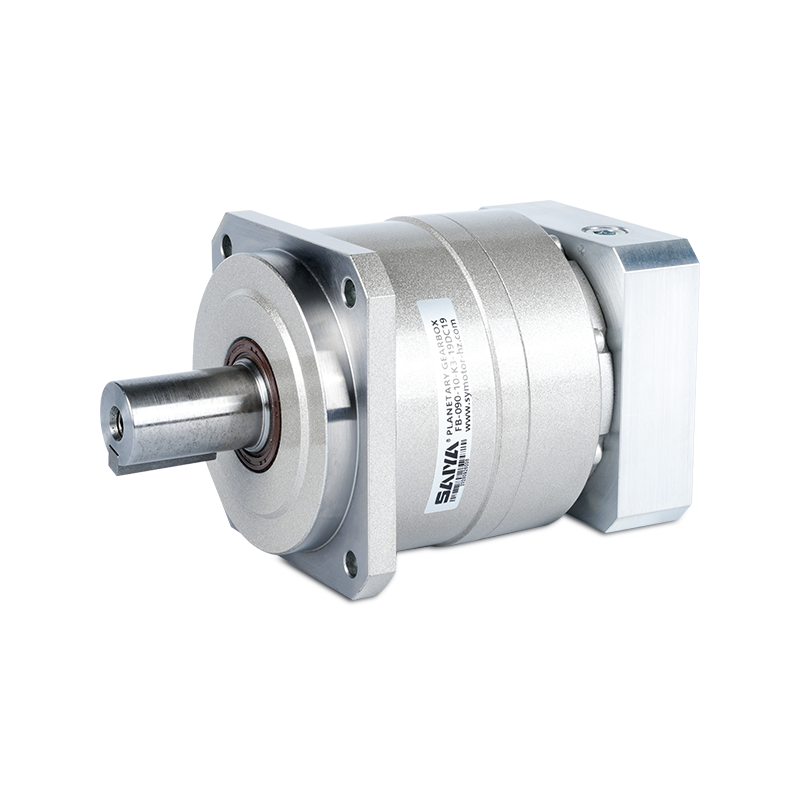

FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač

FB serija Helicy Gear/Square Prirubnica/spiralni omjer zupčanika/redukcije: 3-100

Povratni odobrenje: 3-5 Arcmin

  • FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač
  • FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač
  • FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač
  • FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač
  • FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač
  • FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač
  • FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač
  • FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač
  • FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač
PRETHODNO   |   Nema sljedećeg članka

+ Kontaktirajte nas + Preuzimanje kataloga Videozapis proizvoda

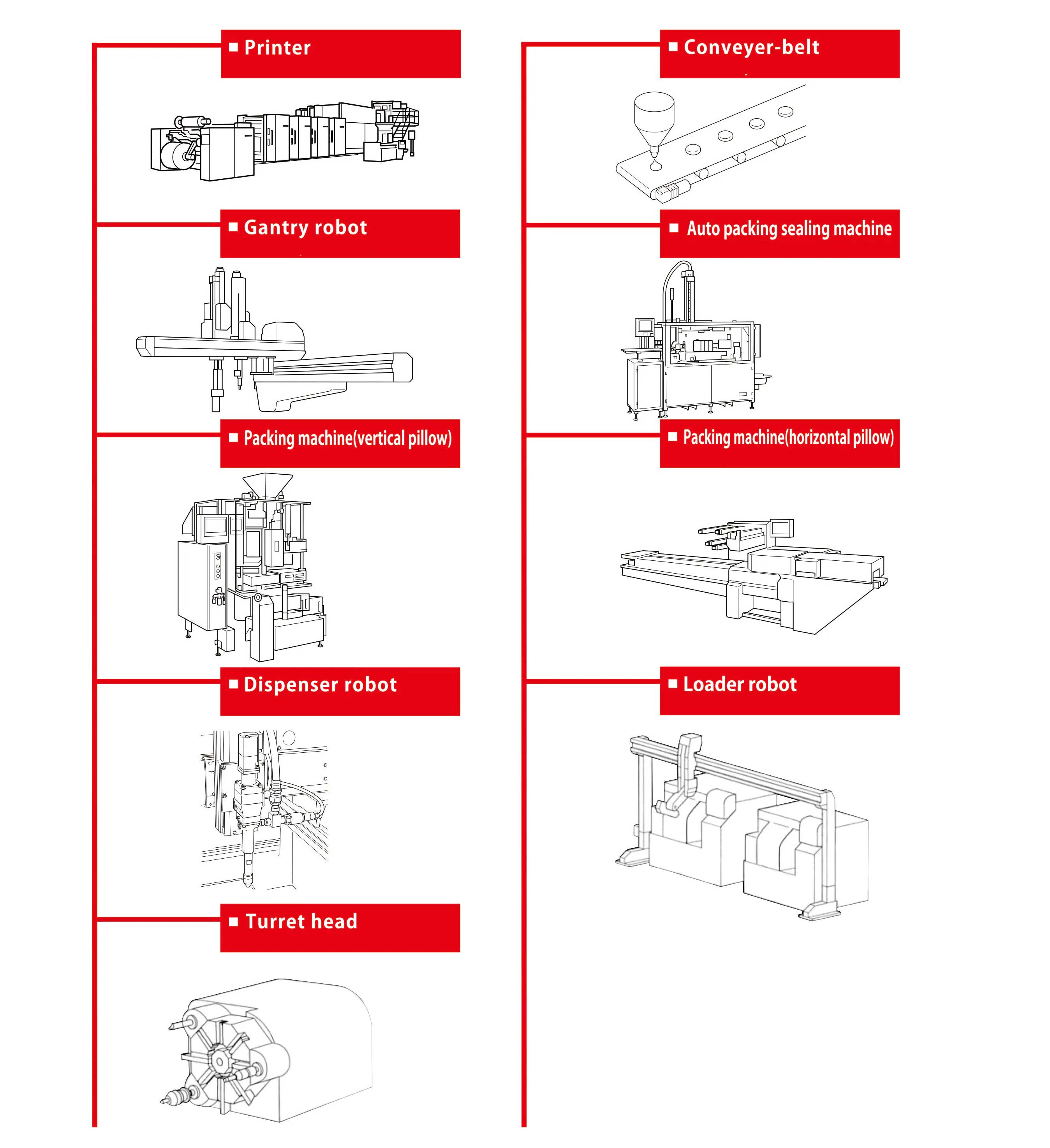

PRIJAVA PODRUČJE
Mi smo visokotehnološko poduzeće posvećeno proizvodnji i prodaji AC reduktora, malih reduktora, servo specifičnih planetarnih reduktora, istosmjernih motora bez četkica i bez četkica te drugih proizvoda.

  • Logistika sortiranje

  • Automatizirani roboti

  • lasersko rezanje

  • Vrata za kontrolu pristupa

  • Fotonaponska elektrana

  • Medicinski uređaji

  • Agv

Opis proizvoda

FB serija mjenjača, poznata po preciznosti i pouzdanosti, nudi širok raspon opcija koje odgovaraju raznim industrijskim primjenama. S dizajnom usredotočenim na učinkovitost i performanse, ovi su mjenjači opremljeni spiralnim zupčanicima koji osiguravaju glatku radnu i minimalnu razinu buke.

S izlaznom konfiguracijom prirubnice, FB serija je projektirana tako da pruža bešavnu integraciju u različite postavke strojeva. Uključivanje spiralnih zupčanika u ove mjenjače pojačava prijenos okretnog momenta uz smanjenje povratnog udara, što rezultira prijenosom snage i pojačanom kontrolom u regulaciji brzine.

Jedan od zapaženih atributa FB serije je njegov svestrani raspon omjera zupčanika, u rasponu od 3-100K. Ovaj široki izbor omogućava korisnicima da prilagode mjenjač svojim specifičnim potrebama, bilo da uključuje brze aplikacije ili zahtjevne zahtjeve zakretnog momenta. Uz to, mjenjač nudi precizan raspon od 3-5 luka, osiguravajući točno pozicioniranje i minimalnu igru ​​tijekom rada.

Bilo da se koristi u robotici, automatizaciji ili bilo kojem drugom industrijskom okruženju gdje su preciznost i pouzdanost najvažniji, FB serija mjenjača stoji kao pouzdano rješenje. Njegova robusna konstrukcija, zajedno s naprednom tehnologijom prijenosa, osigurava dugoročne performanse i učinkovitost, čineći je preferiranim izborom za inženjere i proizvođače širom svijeta.

Tiha operacija

Helikalni zupčanici doprinose smanjenju vibracija i buke.

Visoka preciznost

Standardni povratak je 5 luka-min, idealan za precizno kontrolu.

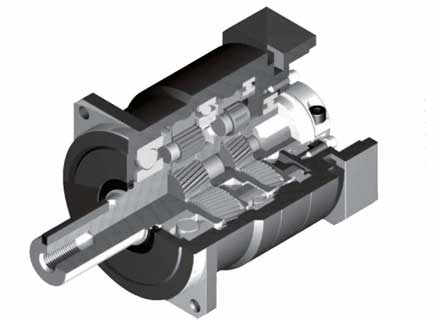

Visoka krutost i zakretni moment

Visoka krutost i visoki okretni moment postignuti su neobrađenim valjkama s iglama.

Veza s adapterom

Može se pričvrstiti na bilo koji motor u cijelom svijetu.

Nema propuštanja masti

Savršena otopina pomoću masti za anti-separaciju visoke viskoznosti.

Bez održavanja

Nema potrebe za zamjenom masti za život jedinice može se priložiti u bilo kojem položaju.

FB-042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Okvir
veličina 		Pozornica Omjer Nominalnini
izlazni moment 		Maksimalan
izlazni moment 		Tormi za zaustavljanje u nuždi Nominal
ulazna brzina 		Maksimalan
ulazna brzina 		Dopušten
radijalno opterećenje 		Dopušten
aksijalno opterećenje
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
42 1 Singl 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 dvostruko 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
Okvir veličina Pozornica Omjer Maksimalan radijalan opterećenje Maksimalan aksijalni opterećenje Težina Trenutak od inercija (≤φ8) Trenutak od inercija (≤φ14)
[N] [N] [kg] [kgcm²] [kgcm²]
42 1 Single 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
Dvostruko 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može razlikovati malo modela do načina.

FB-060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Okvir
veličina 		Pozornica Omjer Nominalnini
izlaz moment 		Maksimalan
izlaz moment 		Hitan slučaj
Stop moment 		Nominal
ulazni ubrzati 		Maksimalan
ulazni ubrzati 		Dopušten
radijalan opterećenje 		Dopušten
aksijalno opterećenje
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
060 1
Singl 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Dvostruko 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
Okvir
veličina 		Pozornica Omjer Maksimalan
radijalno opterećenje 		Maksimalan
aksijalno opterećenje 		Težina Trenutak
od inercija
(≤φ8) 		Trenutak
od inercija
(≤φ14) 		Trenutak
inercija
(≤φ19)
[N] [N] [kg] [kgcm²] [kgcm²] [kgcm²]
060 1
Singl 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Dvostruko 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FB-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Okvir
veličina 		Pozornica Omjer Nominalnini
izlaz moment 		Maksimalan
izlaz moment 		Hitan slučaj
Stop moment 		Nominal
ulazni ubrzati 		Maksimalan
ulazni ubrzati 		Dopušten
radijalan opterećenje 		Dopušten
aksijalni opterećenje
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
090 1
Singl 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Dvostruko 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
Okvir
veličina 		Pozornica Omjer Maksimalan
radijalan opterećenje 		Maksimalan
aksijalni opterećenje 		Težina Trenutak
od inercija
(≤φ8) 		Trenutak
od inercija
(≤φ14) 		Trenutak
inercija
(≤φ19) 		Trenutak
inercija
(≤φ28)
[N] [N] [kg] [KGCM² ] [kgcm²] [kgcm²] [kgcm²]
090 1
Singl 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
Dvostruko 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FB-115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Okvir
veličina 		Pozornica Omjer Nominalnini
izlaz moment 		Maksimalan
izlazni moment 		Hitan slučaj
Stop moment 		Nominal
ulazni ubrzati 		Maksimalan
ulazni ubrzati 		Dopušten
radijalan opterećenje 		Dopušten
aksijalni opterećenje
[Nm] [Nm] [Nm] [RPM] [ RPM] [N] [N]
115 1
Singl 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Dvostruko 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
Okvir
veličina 		Pozornica Omjer Maksimalan
radijalno opterećenje 		Maksimalan
aksijalni opterećenje 		Težina Trenutak
inercija
(≤φ14) 		Trenutak
inercija
(≤φ19) 		Trenutak
inercija
(≤φ28) 		Trenutak
inercija
(≤φ38)
[N] [N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [kgcm² ]
115 1
Singl 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Dvostruko 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FB-140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Okvir
veličina 		Pozornica Omjer Nominalnini
izlaz moment 		Maksimalan
izlaz moment 		Hitan slučaj
Stop moment 		Nominal
ulazni ubrzati 		Maksimalan
ulazni ubrzati 		Dopušten
radijalno opterećenje 		Dopušten
aksijalno opterećenje
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
140 1
Singl 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Dvostruko 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
Okvir
veličina 		Pozornica Omjer Maksimalan
radijalan opterećenje 		Maksimalan
aksijalni opterećenje 		Težina Trenutak
inercija
(≤φ19) 		Trenutak
inercija
(≤φ28) 		Trenutak
inercija
(≤φ38) 		Trenutak
inercija
(≤φ48)
[N] [N] [kg] [KGCM² [KGCM²] [kgcm² [kgcm²]
140 1
Singl 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Dvostruko 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FB-180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Okvir
veličina 		Pozornica Omjer Nominalnini
izlazni moment 		Maksimalan
izlazni moment 		Hitan slučaj
Stop moment 		Nominal
ulazni ubrzati 		Maksimalan
ulazni ubrzati 		Dopušten
radijalan opterećenje 		Dopušten
aksijalno opterećenje
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
180 1
Singl 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Dvostruko 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
Okvir
veličina 		Pozornica Omjer Maksimalan
radijalan opterećenje 		Maksimalan
aksijalni opterećenje 		Težina Trenutak
inercija
(≤φ28) 		Trenutak
inercija
(≤φ38) 		Trenutak
inercija
(≤φ48) 		Trenutak
inercija
(≤φ65)
[N] [ N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [kgcm² ]
180 1
Singl 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
Dvostruko 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

FB-220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Okvir
veličina 		Pozornica Omjer Nominalnini
izlaz moment 		Maksimalan
izlaz moment 		Hitan slučaj
Stop moment 		Nominal
ulazni ubrzati 		Maksimalan
ulazni ubrzati 		Dopušten
radijalan opterećenje 		Dopušten
aksijalni opterećenje
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
220 1
Singl 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Dvostruko 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
Okvir
veličina 		Pozornica Omjer Maksimalan
radijalno opterećenje 		Maksimalan
aksijalni opterećenje 		Težina Trenutak
od inercija
(≤φ38) 		Trenutak
od inercija
(≤φ48) 		Trenutak
inercija
(≤φ65)
[N] [N] [kg] [kgcm2] [KGCM² ] [kgcm²]
220 1
Singl 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
Dvostruko 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. S nominalnom ulaznom brzinom, životni vijek je 20 000 sati.

2. Maksimalni moment prilikom pokretanja i zaustavljanja.

3. Maksimalni moment kada primi šok (do 1.000 puta).

4. maksimalna prosječna ulazna brzina.

5. maksimalna trenutna ulazna brzina.

6. S ovim opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na središte izlaznog osovine, pri aksijalnom opterećenju 0)

7. S ovom opterećenjem i nominalnom ulaznom brzinom, životni vijek trajat će 20.000 sati. (Primijenjeno na izlazni bočni ležaj.a radijalnog opterećenja 0)

8. Maksimalno radijalno opterećenje koje reduktor može prihvatiti.

9. Maksimalno aksijalno opterećenje koje reduktor može prihvatiti.

10. Težina se može malo razlikovati od modela do načina.

+ Razumjeti detaljne parametre proizvoda
Povezani proizvodi
AUTORITATIVNE INSTITUCIJE
VIŠESTRUKIH CERTIFIKACIJA
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Kontaktirajte nas
  • Upload

O nama
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Osnovano 2009. godine, s 15 godina iskustva u industriji, visokotehnološko je poduzeće specijalizirano za proizvodnju i prodaju mikro AC zupčastih motora, malih AC zupčastih motora, četkičnih DC zupčastih motora, BLDC bezčetkičnih DC zupčastih motora, preciznih planetarnih mjenjača i valjkastih motora... itd. Mi smo Kina Veleprodaja FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač Dobavljači i OEM/ODM FB serija 60 90 115 142 180 220 spiralni planetarni mjenjač Proizvođači, Saiya motori i mjenjači se široko koriste u industrijskim robotima, inteligentnoj logistici, strojevima za nove energije, AGV robotima i drugim naprednim područjima. Osim toga, igraju ključnu ulogu u preradi hrane, pakiranju, tekstilu, elektronici, medicinskoj opremi i specijaliziranim strojevima, nudeći isplativa i diferencirana rješenja za različite industrije. Kako bismo poboljšali naše prednosti u diferencijaciji i isplativosti, imamo vlastitu trgovačku tvrtku, Hangzhou Saiya Transmission Equipment Co., LTD, smještenu u Hangzhouu, Zhejiang, koja se nalazi u blizini luka Šangaj i Ningbo, za obavljanje domaćeg i inozemnog poslovanja, u kombinaciji s izravnom prodajom i distribucijom, osigurava globalnu distribuciju i korisničku podršku, pružajući vrhunska ekonomična i pouzdana rješenja svim našim kupcima.

Korporativna kultura

Autentično Pouzdano
Kvaliteta se prirodno ističe.

Temeljne vrijednosti: Razvoj sebe i briga za druge.

Vizija:Postanite stručnjak za usluge u području inteligentnog prijenosa.

Naša misija:Pružiti visokokvalitetne usluge i stvoriti vrijednost za kupce.

Filozofija usluge:Težnja za materijalnom i duhovnom srećom za sve zaposlenike te doprinos napretku i razvoju ljudskog društva.

  • 2009

    Osnivanje

  • 80+

    Osoblje

  • 5+

    Proizvodna linija
Vijesti
