Četkani motori DC zupčanika

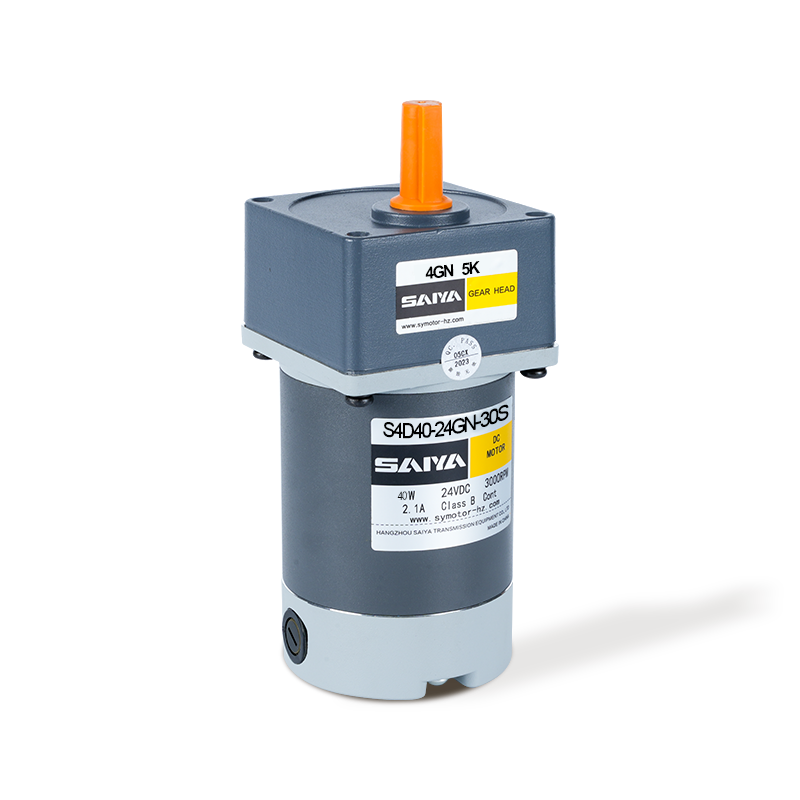

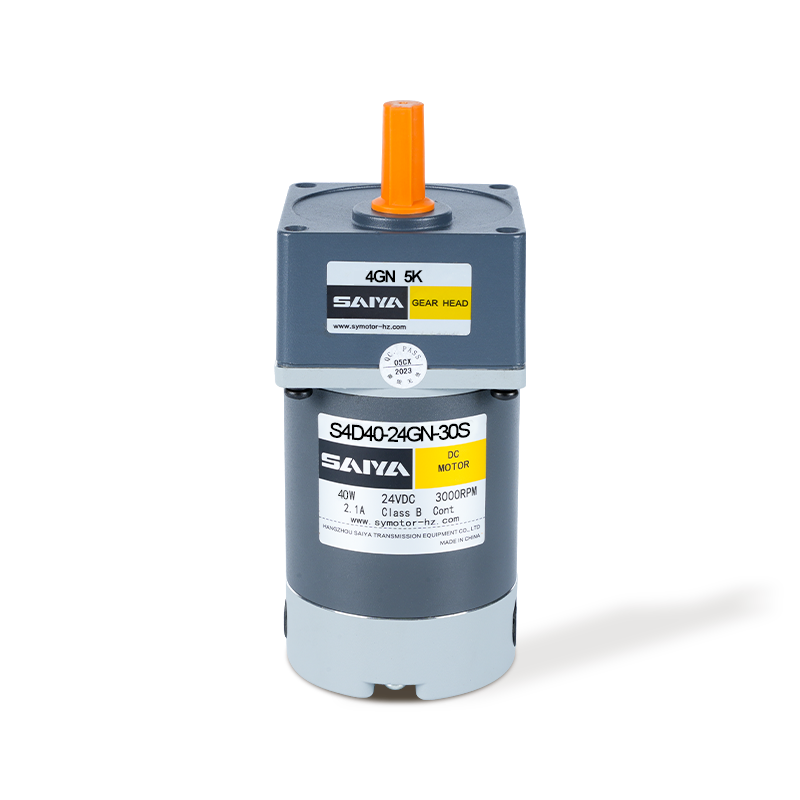

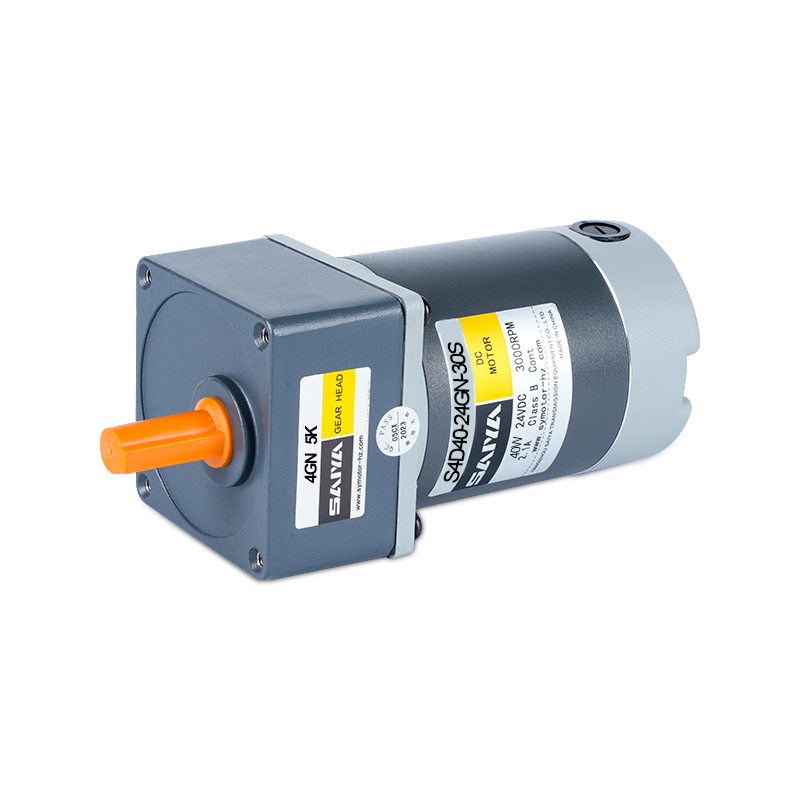

40W četkica DC Motori zupčanika

Veličina napona: 40W ， 80 mmx80 mm
Radni napon: 12-90V
Nema parametara opterećenja: Brzina 3000-3200rpm
Korištena struja: 0,2-1,4a
Parametri opterećenja: brzina rotacije 2850-3100rpm
Struja korištena: 0,5-3,6A
Zakretni moment: 77-84mn.m

  • 40W četkica DC Motori zupčanika
  • 40W četkica DC Motori zupčanika
  • 40W četkica DC Motori zupčanika
PRETHODNO   |   SLJEDEĆI

+ Kontaktirajte nas + Preuzimanje kataloga Videozapis proizvoda
PRIJAVA PODRUČJE
Mi smo visokotehnološko poduzeće posvećeno proizvodnji i prodaji AC reduktora, malih reduktora, servo specifičnih planetarnih reduktora, istosmjernih motora bez četkica i bez četkica te drugih proizvoda.

  • Logistika sortiranje

  • Automatizirani roboti

  • lasersko rezanje

  • Vrata za kontrolu pristupa

  • Fotonaponska elektrana

  • Medicinski uređaji

  • Agv

Opis proizvoda

Motor s četkom od 40 W DC Gear nudi visoke performanse i prilagodljivost, savršeni za niz industrijskih i hobističkih primjena. S veličinom okvira od 80 mm x 80 mm, ovaj je motor dizajniran tako da se uklopi u zatvorene prostore bez ugrožavanja snage. Djeluje na širokom rasponu napona od 12-90V, pružajući fleksibilnost za različite izvore energije i upravljačke sustave.

U uvjetima bez opterećenja motor radi brzinom od 3000-3200 o / min, crtajući struju između 0,2-1,4A. Kada je ispod opterećenja, brzina se lagano smanjuje na 2850-3100 o / min, s odgovarajućim strujnim izvlačenjem 0,6-3,5A. Ovaj motor pruža okretni moment od 77-84mn.m, osiguravajući da može s lakoćom podnijeti zahtjevne zadatke.

Motor s DC brzinom od 40W idealan je za primjene koje zahtijevaju preciznu kontrolu brzine i zakretnog momenta. Prikladan je za upotrebu u robotici, automatiziranim sustavima, malim strojevima i drugim projektima u kojima su pouzdanost i performanse ključni. Rasponi širokog napona i struje motora poboljšavaju njegovu kompatibilnost s različitim elektroničkim kontrolerima i postavljanjem napajanja.

25W parametar performansi motora

Model Napon Vlast Parametri bez opterećenja Parametri učitavanja Život četkanja Motorička težina
Ubrzati Trenutni Ubrzati Moment Trenutni
V W R/min A R/min mn.m A H kg
S4D25-12 □ 12 25 3200 1,4 max 3100 77 3.6 2000 1.7
S4D25-24 □ 24 25 3000 0,7 max. 2850 84 1.7 2000 1.7
S4D25-90 □ 90 25 3200 0,2 maks. 3000 80 0.5 2000 1.7

40W parametar performansi motora

Model Napon Vlast Parametri bez opterećenja Parametri učitavanja Život četkanja Motorička težina
Ubrzati Trenutni Ubrzati Moment Trenutni
V W R/min A R/min mn.m A H kg
S4D40-12 □ 12 40 3100 2.0 max 2800 136 5.2 2000 1.8
S4D40-24 □ 24 40 3100 0,8 max. 3000 127 2.1 2000 1.8
S4D40-90 □ 90 40 3200 0,3 max. 3000 127 0.7 2000 1.8

Motorni napon, snaga i brzina prilagodit će se prema njegovom zahtjevu pod dopuštenim okolnostima prihvatljive dimenzije.

Tablica motora za zupčanike

Gearheads se prodaju odvojeno. Decimalni prijenosnici nisu dostupni.

U okvir (□) unesite omjer zupčanika u nazivu modela.

Obojena pozadina (□) ukazuje na isti smjer rotiranja motora, dok je smjer rotiranja drugih suprotan.

Brzina se izračunava dijeljenjem sinkrone brzine motora s omjerom prijenosa. Stvarna brzina je 2%~ 20%manja, prikazana vrijednost, ovisno o veličini opterećenja.

Da biste smanjili brzinu izvan prijenosa u tablici, pričvrstite decimalni prijenosnik (omjer zupčanika: 10) između zupčanika i motora u tom slučaju, dopušteni moment je 8 nm.

Jedinica zakretnog momenta za doplatu: naopako (n.m)/belwide (kgf.cm)

Tip Omjer prijenosa 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S4D25-24gn Brzina R/min 950 792 570 475 380 317 285 228 190 158 143 114 95 79 71 57 48 38 32 29 24 19 16 14
4gn □ k 0.20 0.24 0.34 0.41 0.51 0.61 0.68 0.85 1.02 1.22 1.36 1.53 1.83 2.20 2.44 3.05 3.30 4.12 4.95 5.50 6.60 8.00 8.00 8.00
1.99 2.39 3.32 3.99 4.99 5.98 6.65 8.31 10.0 12.0 13.3 15.0 18.0 21.5 23.9 29.9 32.3 40.4 48.5 53.9 64.6 80.0 80.0 80.0
S4D40-24gn Brzina R/min 1000 833 600 500 400 333 300 240 200 167 150 120 100 83 75 60 50 40 33 30 25 20 17 15
4gn □ K 0.31 0.37 0.52 0.62 0.77 0.93 1.03 1.29 1.55 1.86 2.06 2.32 2.78 3.34 3.71 4.64 5.01 6.27 7.52 8.00 8.00 8.00 8.00 8.00
3.03 3.64 5.05 6.06 7.58 9.10 10.1 12.6 15.2 18.2 20.2 22.7 27.3 32.7 36.4 45.5 49.1 61.4 73.7 80.0 80.0 80.0 80.0 80.0

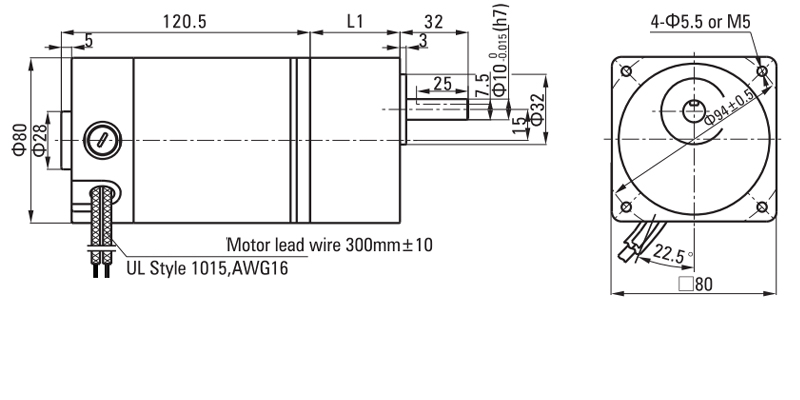

Dimenzije (jedinica MM)

Vijci za pričvršćivanje uključeni su u zupčanike.

Olovo ožičenje

25W: Težina: motor: 1,7kg / zupčanik: 0,80kg
40W: Težina: Motor: 1,8kg / zupčanik: 0,80kg


Model zupčanika Omjer prijenosa L1
4gn □ k 3 ～ 18 32
25 ～ 200 41

U okvir (□) unesite omjer zupčanika u nazivu modela.

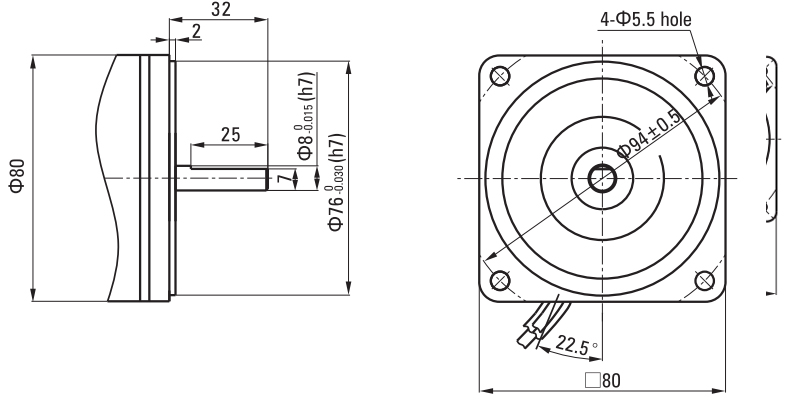

Odjeljak osovine okrugle osovine

Isključujući težinu i oblik motora osovine isti je kao i tipa osovine zupčanika.

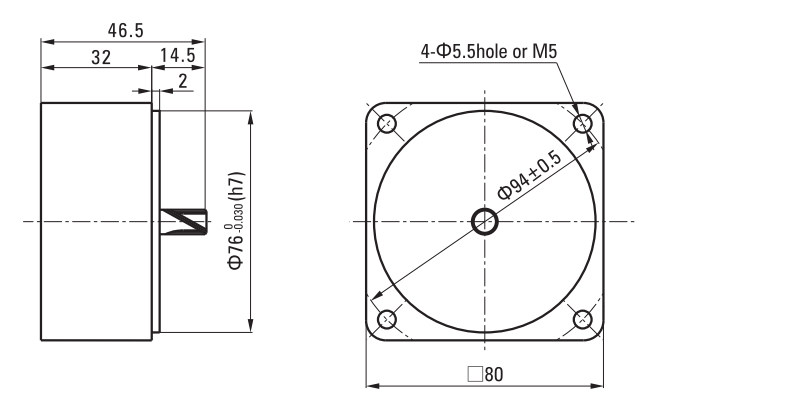

Decimalni prijenosnik

Može se povezati s tipkom GN zupča
4gn10x
Težina: 0,41kg

+ Razumjeti detaljne parametre proizvoda
