Četkani motori DC zupčanika

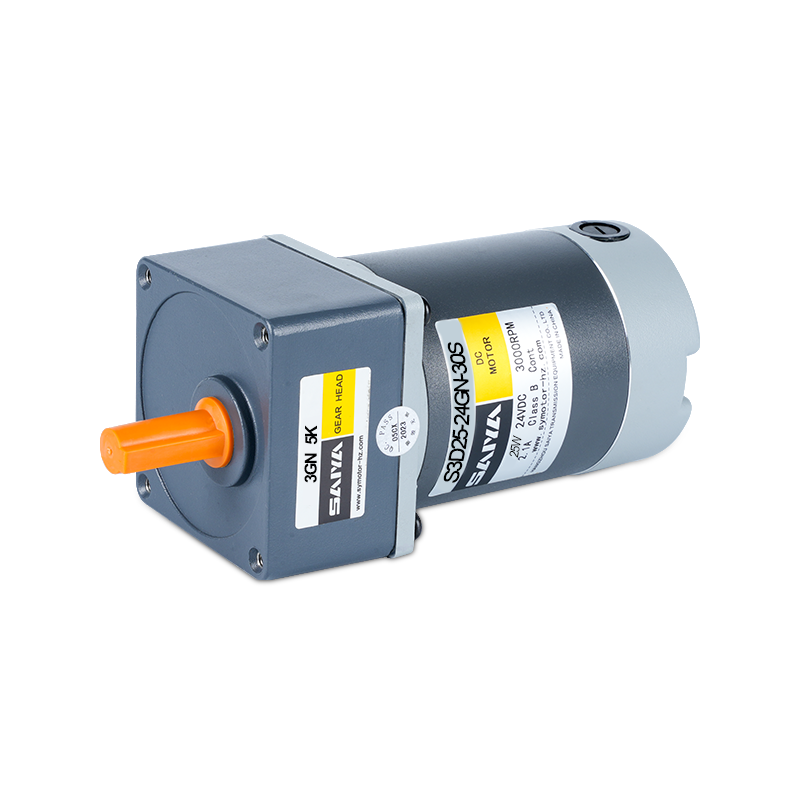

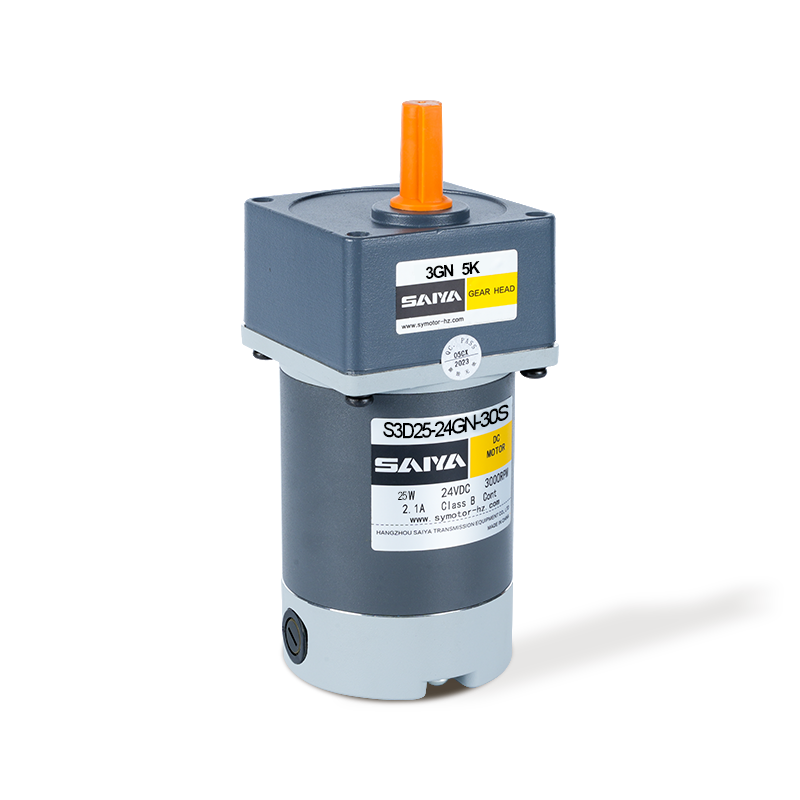

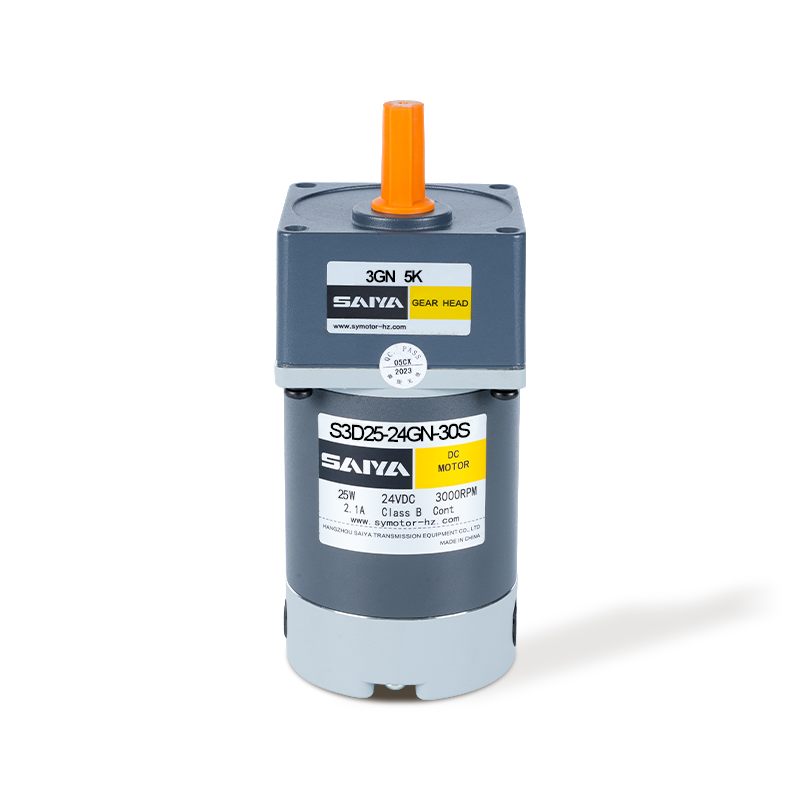

25 W četkica DC zupčanika

Veličina napona: 25W, 70 mmx70mm
Radni napon: 12-90V
Nema parametara opterećenja: Brzina 3100-3300rpm
Struja korištena: 0,3-1,0A
Parametri opterećenja: brzina rotacije 2700-3000rpm
Struja korištena: 0,6-3,5A
Okretni moment: 80-88mn.m

  • 25 W četkica DC zupčanika
  • 25 W četkica DC zupčanika
  • 25 W četkica DC zupčanika
PRETHODNO   |   SLJEDEĆI

+ Kontaktirajte nas + Preuzimanje kataloga Videozapis proizvoda
PRIJAVA PODRUČJE
Mi smo visokotehnološko poduzeće posvećeno proizvodnji i prodaji AC reduktora, malih reduktora, servo specifičnih planetarnih reduktora, istosmjernih motora bez četkica i bez četkica te drugih proizvoda.

  • Logistika sortiranje

  • Automatizirani roboti

  • lasersko rezanje

  • Vrata za kontrolu pristupa

  • Fotonaponska elektrana

  • Medicinski uređaji

  • Agv

Opis proizvoda

DC Gear Motor od 25 W nudi visoke performanse i prilagodljivost, savršeno za niz industrijskih i hobističkih primjena. S veličinom okvira od 70 mm x 70 mm, ovaj je motor dizajniran tako da se uklopi u zatvorene prostore bez ugrožavanja snage. Djeluje na širokom rasponu napona od 12-90V, pružajući fleksibilnost za različite izvore energije i upravljačke sustave.

U uvjetima bez opterećenja motor radi brzinom od 3100-3300 o / min, crtajući struju između 0,3-1,0A. Kada je ispod opterećenja, brzina se lagano smanjuje na 2700-3000 okr / min, s odgovarajućim strujnim izvlačenjem 0,6-3,5A. Ovaj motor isporučuje okretni moment od 80-88mn.m, osiguravajući da može s lakoćom podnijeti zahtjevne zadatke.

DC motor s četkom od 25 W idealan je za primjene koje zahtijevaju preciznu kontrolu brzine i zakretnog momenta. Prikladan je za upotrebu u robotici, automatiziranim sustavima, malim strojevima i drugim projektima u kojima su pouzdanost i performanse ključni. Rasponi širokog napona i struje motora poboljšavaju njegovu kompatibilnost s različitim elektroničkim kontrolerima i postavljanjem napajanja.

Parametri performansi motora

Model Napon Vlast Parametri bez opterećenja Parametri učitavanja Život četkanja Motorička težina
Ubrzati Trenutni Ubrzati Moment Trenutni
V W R/min A R/min mn.m A H kg
S3D25-12 □ 12 25 3300 1.0
Maksimum 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Maksimum 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Maksimum 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Maksimum 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Maksimum 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Maksimum 		2700 88 0.6 2000 1.0

Motorni napon, snaga i brzina prilagodit će se prema njegovom zahtjevu pod dopuštenom okolnošću usvojene dimenzije

Koristimo W nakon D u modelu za izražavanje motora vanjskog četkica. Kao što je z20W06-12GN.LF NO W, to znači da standardni motor s unutarnjim četkom za motor s vanjskim četkom možete izravno zamijeniti četkicu. Za unutarnje moramo prvo rastaviti motor.

Tablica motora za zupčanike

Model Napon Vlast Parametri bez opterećenja Parametri učitavanja Život četkanja Motorička težina
Ubrzati Trenutni Ubrzati Moment Trenutni
V W R/min A R/min mn.m A H kg
S2D10-12 □ 12 10 3200 1.0 max. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1.0 max. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 max. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7

Gearheads se prodaju odvojeno. Decimalni prijenosnici nisu dostupni.

U okvir (□) unesite omjer zupčanika u nazivu modela.

Obojena pozadina (□) ukazuje na isti smjer rotiranja motora, dok je smjer rotiranja drugih suprotan.

Brzina se izračunava dijeljenjem sinkronog PED -a motora s Geatio. Stvarna brzina je 2% ~ 20% manja od prikazane vrijednosti, ovisno o veličini opterećenja.

Da biste smanjili brzinu izvan prijenosa u tablici, pričvrstite decimalni prijenosnik (omjer zupčanika: 10) između zupčanika i motora. U tom je slučaju dopušteni okretni moment 5nm.

Jedinica zakretnog momenta za doplatu: naopako (n.m)/belwide (kgf.cm)

Tip Omjer prijenosa 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Ubrzati

R/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3gn □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

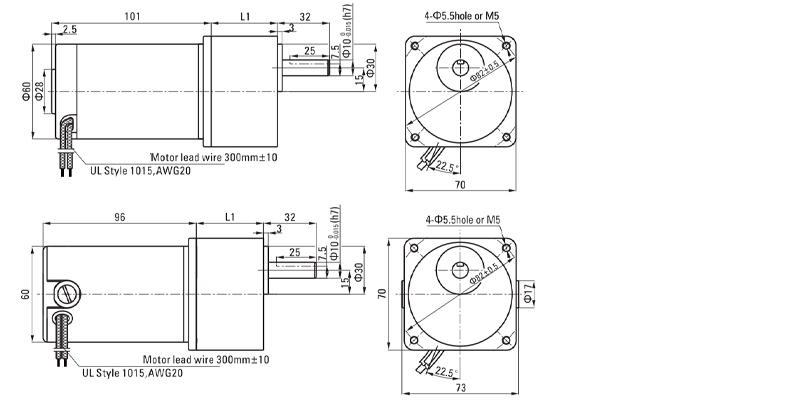

Dimenzije (jedinica MM)

Vijci za pričvršćivanje uključeni su u zupčanike.

Olovo ožičenje

Težina: motor: 1,0kg / zupčanik: 0,55kg

Model zupčanika Omjer prijenosa L1
3gn □ k 3 ～ 18 32
25 ～ 200 42

U okvir (□) unesite omjer zupčanika u nazivu modela.

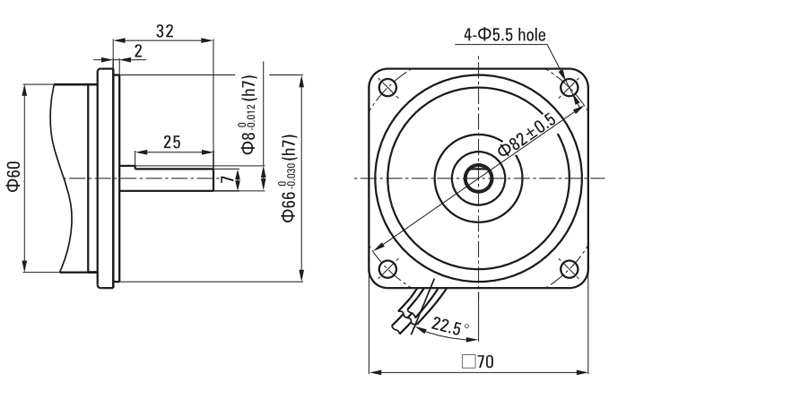

Odjeljak osovine okrugle osovine

Isključujući težinu i oblik motora osovine isti je kao i tipa osovine zupčanika.

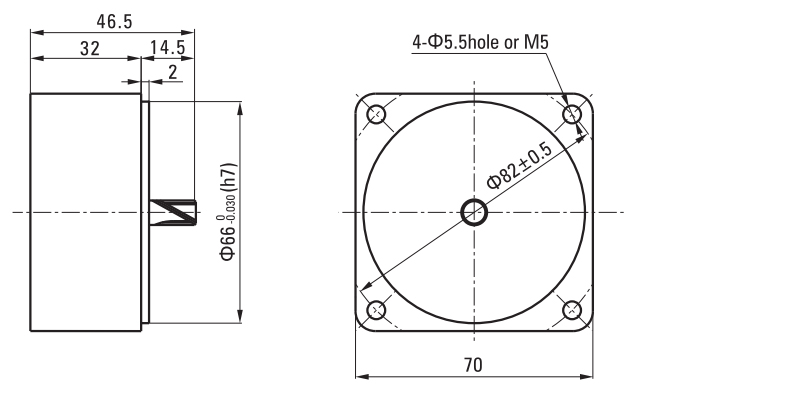

Decimalni prijenosnik

Može se povezati s tipkom GN zupča
3gn10x
Težina: 0,31kg
